Werkzeugschaft aus einem Muster erstellen

Dieses Beispiel veranschaulicht, wie Sie einen Schaft für ein spezifisches Werkzeug erstellen. Das Schaftprofil wird außerhalb von PowerMill generiert und als Muster importiert. Sie können auf dieselbe Weise ein Formwerkzeug-Profil, ein Profilfräser-Profil und einen Werkzeughalter erstellen.

So erstellen Sie ein Muster:

1. Klicken Sie auf die Muster-Registerkarte > Erstellen-Gruppe > Muster, um ein neues Muster zu erstellen.
2. Wählen Sie aus dem Kontextmenü eines individuellen Musters die Option Einfügen > Datei. Der Muster öffnen-Dialog wird angezeigt.
   1. Klicken Sie auf , um die Beispiele-Datei anzuzeigen und klicken Sie dann auf den Muster-Ordner.
   2. Wählen Sie die Datei sample_shank.dgk aus und klicken Sie auf Öffnen.



So erstellen Sie den Schaft:

1. Erstellen Sie ein 10 mm Kugelwerkzeug.

   Im Anschluss wird der Kugelwerkzeug-Dialog geöffnet.

2. Wählen Sie die Schaft-Registerkarte aus.
3. Klicken Sie auf Muster anklicken , und wählen Sie dann das Muster aus, das Sie gerade in das Projekt eingefügt haben.
4. Klicken Sie auf die Schaltfläche Schaft aus Muster erstellen .

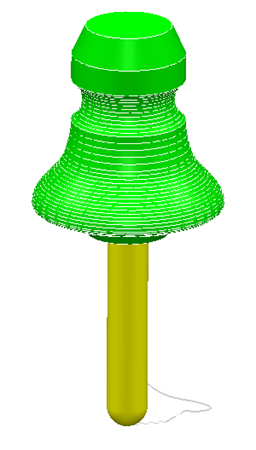

   Der Schaft wird der Werkzeugspitze hinzugefügt.



   Da Werkzeugschäfte keine negativen Y-Bewegungen enthalten können, löscht PowerMill diese bei der Schafterstellung aus dem Muster.

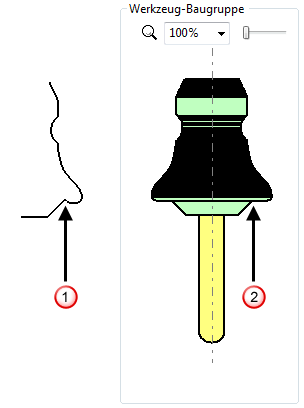

   Muster mit negativer Y-Bewegung.

   Aus dem Muster erstellter Schaft mit nur positiven Y-Bewegungen.
