Dialogfeld Modell umformen

Verwenden Sie das Dialogfeld Modell umformen zum Verschieben, Rotieren, Skalieren oder Spiegeln eines Modells. Dieses ist über Ändern > Umformen im Menü einzelner Modelle verfügbar.

Modell – Wählen Sie das umzuformenden Modell aus.

Arbeitsebene aktivieren – Wählen Sie die Arbeitsebene für die Umformung aus.

Relative Position – Verwenden Sie diese Optionen, um das Modell entlang der angegebenen Achse um den gewählten Abstand zu verschieben. Geben Sie einen Wert im Feld Abstand ein und klicken Sie dann auf , oder , um das Modell um den angegebenen Abstand entlang der gewählten Achse zu verschieben.

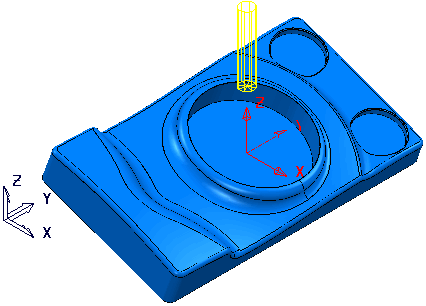

So funktioniert die Umwandlung:

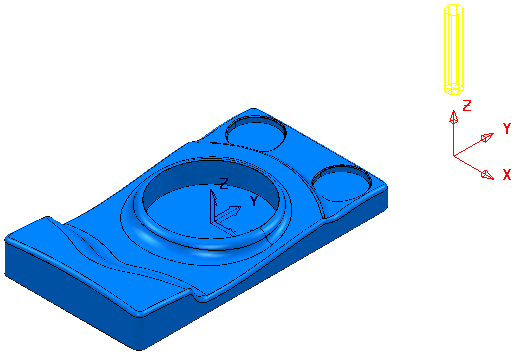

In dieses um:

Im obigen Beispiel wurde der Werkzeugweg in um einen Abstand von 200 mm verschoben. Das Verschieben erfolgt in Bezug auf den Ursprung der Arbeitsebene zum Erstellen des ursprünglichen Werkzeugwegs.

Rotieren – Verwenden Sie diese Optionen zum Rotieren des Modells um die angegebene Achse um den gewählten Winkel. Geben Sie eine Rotation im Feld Winkel ein und klicken Sie dann auf , oder , um das Modell um die gewählte Achse zu rotieren.

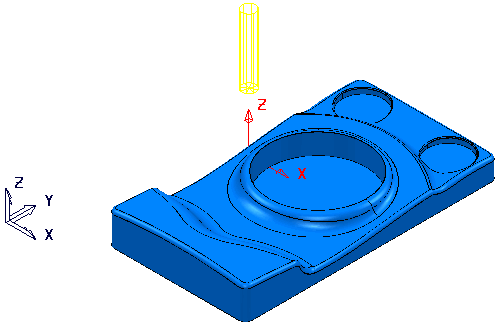

So funktioniert die Umwandlung:

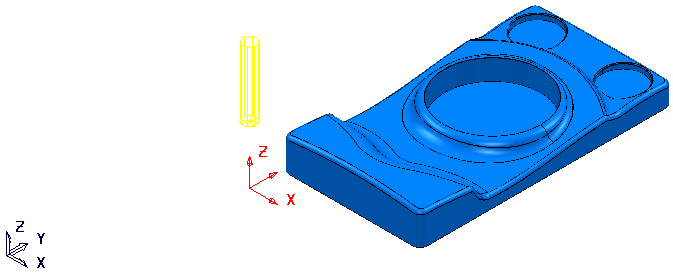

In dieses um:

Im obigen Beispiel wurde der Werkzeugweg in um einen Winkel von 20 gedreht. Die Rotation erfolgt um den Ursprung der Arbeitsebene zum Erstellen des ursprünglichen Modells.

Skalieren – Verwenden Sie diese Optionen zum Skalieren des Modells um die angegebene Achse um den angegebenen Faktor. Geben Sie einen Wert im Feld Skalieren ein und klicken Sie dann auf , oder , um das Modell um die gewählte Achse zu skalieren.

Die Skalierung erfolgt um die aktive Arbeitsebene. Wenn keine Arbeitsebene aktiv ist, erfolgt die Skalierung entlang der entsprechenden Achse des globalen Koordinatensystems.

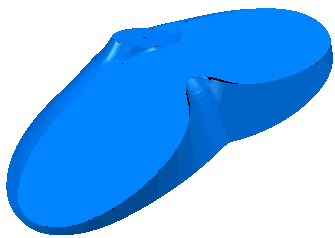

Durch das Skalieren des Kammermodells in um einen Faktor von 2 erfolgt die Umwandlung von:

In dieses um:

Spiegeln an Ebene – Klicken Sie auf eine Option, um das Modell entlang der gewählten Hauptebene der aktiven Arbeitsebene zu spiegeln. Wenn keine Arbeitsebene aktiv ist, erfolgt die Spiegelung um die entsprechende Ebene des globalen Koordinatensystems.

Durch das Spiegeln des Kammermodells über erfolgt die Umwandlung von:

In dieses um:

Anmerkung: Klicken Sie auf , oder , um das Modell zu spiegeln und alle Flächen umzukehren.

Auf Arbeitsebene transformieren – Wählen Sie dies, um das Modell so zu verschieben, dass es sich in an gleicher Position relativ zur aktiven Arbeitsebene befindet wie zuvor zu Global (globales Koordinatensystem).

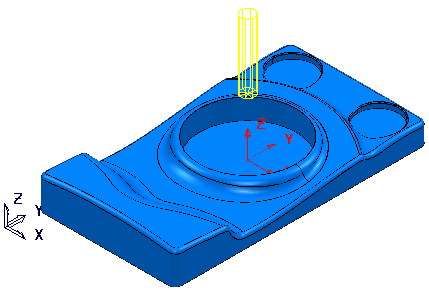

So funktioniert die Umwandlung:

In dieses um:

Auf Global transformieren – Klicken Sie, um das Modell so zu verschieben, dass es sich an gleicher Position relativ zu Global (globales Koordinatensystem) befindet wie zuvor zur aktiven Arbeitsebene.

So funktioniert die Umwandlung:

In dieses um:

Die Arbeitsebene befindet sich in der Mitte des Bauteils und das globale Koordinatensystem befindet sich in einer der Ecken.
