Musterdrehen ist eine Strategie für fortgeschrittene Benutzer, ähnlich der bestehenden Musterschlichten-Strategie. Verwenden Sie diese Strategie zum Erstellen von Drehwerkzeugwegen, die der Kurvengeometrie in einem Muster direkt folgen.
Musterdrehen ist nützlich, wenn Sie Folgendes erstellen möchten:
- maßgeschneiderte Schnittbewegungen.
- benutzerdefinierte Varianten eines vorhandenen Werkzeugwegs.

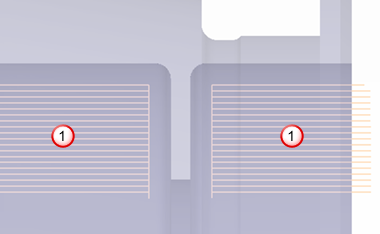

Sie können beispielsweise die Geometrie eines berechneten Werkzeugwegs in ein Muster importieren

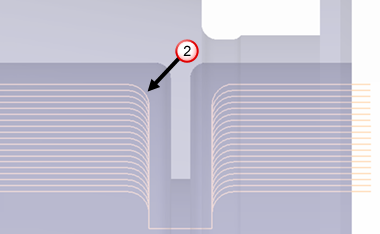

und dann mithilfe des Kurveneditors Bogenbewegungen integrieren
, wodurch die auf das Werkzeug ausgeübte Kraft verringert werden kann.
So erstellen Sie einen Drehwerkzeugweg aus einem Muster
- Klicken Sie auf die Werkzeugweg-Registerkarte > Erstellen-Gruppe > Werkzeugweg.
- Wählen Sie im Dialogfeld Strategieauswahl die Kategorie für das Drehen aus, und klicken Sie dann auf Musterdrehen.
- Wählen Sie im Bereich Muster das Muster zum Festlegen der Schnittbewegungen. Wenn Sie über kein Muster verfügen, verwenden Sie die Optionen in diesem Bereich, um ein Muster und dessen Geometrie zu erstellen.
- Geben Sie einen Toleranzwert ein, um festzulegen, wie eng die Werkzeugwegsegmente sich der Kurvengeometrie annähern.
Anmerkung: Eine geringe Toleranz folgt der Kurvengeometrie enger, erhöht jedoch die Anzahl der Punkte auf dem Werkzeugweg, was zu häufigen kleinen Änderungen bei der Werkzeugrichtung führen kann.
- Wenn das Werkzeug auf der negativen X-Seite der Drehmittellinie arbeiten soll, wählen Sie Unterhalb Mittellinie aus.
Tipp: Stellen Sie vor der Berechnung sicher, dass die Ausrichtung der Werkzeugachse geeignet ist. Im Gegensatz zu anderen Drehstrategien kann Musterdrehen Informationen zu vorhandenen Features nicht verwenden, um automatisch eine geeignete Werkzeugachse einzustellen.
- Klicken Sie auf Berechnen.
