Erstellen Sie einen Tasterpfad zur Messung bestimmter Punkte auf einer Fläche.
- Klicken Sie auf die Werkzeugweg-Registerkarte > Erstellen-Gruppe > Werkzeugweg.
- Wählen Sie im Dialogfeld Strategieauswahl die Abtastkategorie, und klicken Sie dann auf Flächenüberprüfung.
- Klicken Sie auf OK.
- Geben Sie im Bereich Abstand der Seite Flächenüberprüfung Folgendes an:
- Annäherungsabstand
.
- Suchabstand
.
- Rückzugsabstand
.

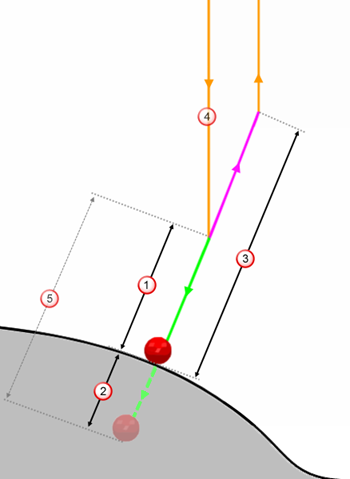

Annäherungsabstand – Die Höhe über der Flächennormalen, bei der die Annäherung des Tasters an die Fläche mit dem Vorschub des Messvorgangs beginnt.
Suchabstand – Der Abstand, bis zu dem der Taster die Suche nach Material fortsetzt, wenn kein Kontakt mit dem Bauteil über den Annäherungsabstand ausgeführt wird. Wenn kein Kontakt entlang des Suchabstands ausgeführt wird, gibt der Taster eine ungültige Messung zurück.
Rückzugsabstand – Die Höhe über der Flächennormalen, bis zu der der Taster von der Fläche mit dem Vorschub der Verbindungsbewegung zurückzieht.
Annäherungsweg – Der Weg des Tasterwerkzeugs bei der Bewegung vom sicheren Bereich zum Annäherungsabstand. Die Geschwindigkeit dieser Bewegung wird durch den Vorschub der Annäherungsbewegung festgelegt.
Messbewegung – Der Weg des Tasterwerkzeugs bei der Suche nach dem Bauteil entlang des Annäherungsabstands zum Suchabstand. Die Geschwindigkeit dieser Bewegung wird durch den Vorschub des Messvorgangs: festgelegt.
- Annäherungsabstand
- Legen Sie im Bereich Toleranzen die obere Toleranz und untere Toleranz fest.
Dies sind die maximalen Abstände oberhalb und unterhalb der Sollfläche, bis zu denen abgetastete Punkte innerhalb der Toleranz liegen.
- Geben Sie einen Flächenversatz als Ausgleich für das Aufmaß eines Bauteils ein. Dadurch werden die Flächennormalen um den festgelegten Abstand versetzt.
- Wählen Sie im Bereich Punkte das Muster zum Festlegen der Flächentasterpunkte. Wenn Sie über kein Muster verfügen, verwenden Sie die Optionen in diesem Bereich, um ein Muster und dessen Geometrie zu erstellen.
- Klicken Sie auf Berechnen.
