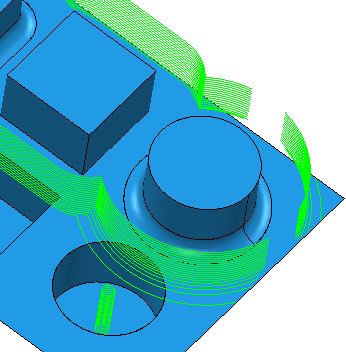

Setzen Sie die Unsichere Segment-Löschung-Seite ein, um kleine Werkzeugwegsegmente zu entfernen. Dadurch werden Werkzeugschäden bei der Verwendung von exzentrischen Werkzeugen vermieden. Bei der Bearbeitung in kleine Taschen hinein wird durch das Entfernen kleiner Segmente die mittige, nicht-schneidende Unterseite des Werkzeugs davon abgehalten, auf nicht-zu bearbeitbares Material zu stoßen. Die Unsichere Segment-Löschung-Option filtert die Bearbeitung von begrenzten Bereichen mit kleinen Bewegungen des Werkzeug heraus. Diese Seite beinhaltet Folgendes:
Segmente kleiner als der Schwellenwert löschen – Wählen Sie diese Option aus, um Segmente, die kleiner als der Schwellenwert sind, und jegliche unterhalb dieses Werts liegenden Segmente zu löschen. Wenn Segmente kleiner als der Schwellenwert sind, sie jedoch eine Insel umgeben, werden sie nicht entfernt.

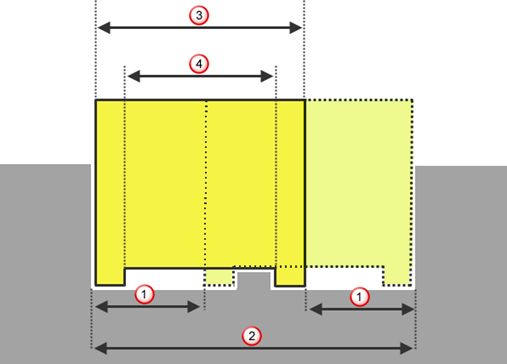

Schwellenwert (WDE) — Geben Sie die Größe ein, die als Vergleichswert für alle Segmente dient. Je höher der Schwellenwert, desto mehr Segmente werden gelöscht. Teilen Sie, um den minimalen Schwellenwert zu berechnen, den nicht-schneidenden Durchmesser durch den gesamten Werkzeugdurchmesser. Werte, die kleiner sind, entfernen nicht alle unsicheren Segmente. Bei einem Wert von 1 werden immer alle unsicheren Segmente entfernt, es können aber kann auch einige sicheren Segmente entfernt werden.
– Segmentlänge (Ls)
– Taschenlänge (Lp)
– Werkzeugdurchmesser (D)
– Durchmesser Leerschnitt-Werkzeug (d)

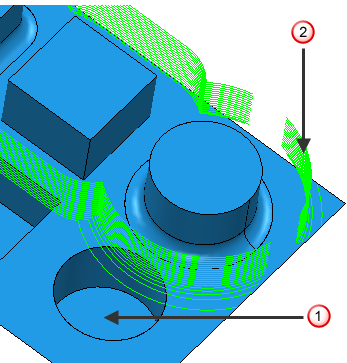

Nur aus geschlossenen Bereichen löschen — Wählen Sie dies, um Segmente, in geschlossenen Bereichen, zu löschen, die kleiner als der Schwellenwert sind.
– Segmente werden gelöscht, da sie kleiner sind als der Schwellenwert und eingeschlossen.
– Segmente werden nicht gelöscht, da sie sich nicht in einem geschlossenen Bereich befinden, obwohl sie kleiner sind als der Schwellenwert.
