Auf der Seite Ebenen bearbeiten können Sie festlegen, wie die flachen Bereiche eines Modells bearbeitet werden. Diese Seite beinhaltet Folgendes:
Ebene Bereiche fräsen – Wählen Sie dies, um zu bestimmen, wie flache Bereiche auf dem Modell identifiziert werden sollen. Diese Optionen bestimmen die Position der Schruppebenen.
- Aus — Wenn ausgewählt, werden flache Bereiche nicht einbezogen. Diese Option deaktiviert den Rest des Dialogfelds.

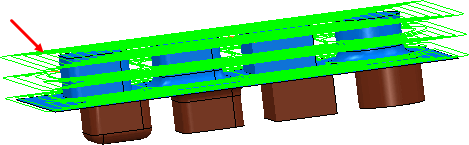

- Bereich – Wählen Sie dies, um flache Bereiche nach der Bearbeitung einer Hauptebene einzeln zu bearbeiten.

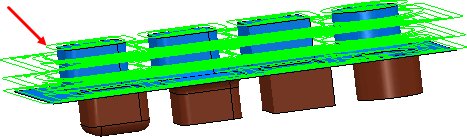

- Ebene – Wählen Sie dies, um ganze Ebenen zu bearbeiten, wenn ein flacher Bereich gefunden wurde.
Lediglich die Optionen Mehrfachschnitte und Toleranz für ebene Bereiche sind bei Auswahl von Ebene verfügbar.
Mehrfachschnitte – Wählen Sie dies, um beim Bearbeiten von flachen Bereichen mehrere vertikale Bahnen zu ermöglichen.
- Anzahl Schnitte — Geben Sie die Anzahl der Bahnen ein.
- Z-Zustellung — Geben Sie den maximalen Abstand zwischen aufeinanderfolgenden Bahnen ein.
- Letzte Z-Zustellung – Wählen Sie dies, um eine separate Z-Zustellungstiefe für die letzte Bahn anzugeben, der sich von der normalen Z-Zustellung unterscheidet. Möglicherweise wünschen Sie beispielsweise eine allgemeine Z-Zustellung von 3 mm mit einem finalen Durchlauf mit einer Z-Zustellung von 1 mm . Dadurch erhalten Sie zwei Schruppbahnen, gefolgt von einer Schlichtbahn.
Anmerkung: Dies unterscheidet sich von den Schruppebenen, die aus den flachen Bereichen des Modells im Dialogfeld Ausräum-Schruppebenen definiert werden. Dort stimmen die Schruppebenen genau mit den ebenen Flächen überein. Auf der Ebenen bearbeiten-Seite werden die Schruppebenen durch die Toleranz versetzt.
Werkzeug außerhalb von Ebenen zulassen — Wählen Sie dies und lassen Sie es zu, dass sich das Werkzeug außerhalb der Flachbereiche bewegt. Dadurch ist es weniger problematisch, das Werkzeug entlang einer scharfen Kante zu bewegen.
Annäherungszugabe (WDE) – Bestimmt die Annäherung von außen als Prozentanteil des Werkzeugdurchmessers.
Toleranz für ebene Bereiche – Gibt die Abstandstoleranz zum Erkennen ebener Flächen an. Flächen, deren Höhe mehr als dieser Wert variiert, werden nicht als ebene Flächen erkannt. Dies ermöglicht das Einschließen von Flächen mit Unebenheiten und Fehlern für das Bearbeiten von Ebenen.
Flachbereiche auf Dreiecken suchen – Wählen Sie dies, um Flachbereiche auf Dreiecken sowie Flächen zu suchen. Wenn abgewählt, berücksichtigt PowerMill keine Teile des Modells mit Dreiecken.
Bohrungen nicht beachten – Wählen Sie dies, um Bohrungen zu ignorieren, die kleiner als der angegebene Wert sind.
- Schwellenwert (WDE) – Gibt an, welche Bohrungen ignoriert werden. Beispielsweise werden bei einem Wert von 2 alle Bohrungen bis zum Zweifachen des Werkzeugdurchmessers ignoriert.
Annäherungswege
PowerMill kann sich einem flachen Bereich entweder von außen oder durch Rampen annähern. Üblicherweise ist es vorzuziehen, dass sich PowerMill einem flachen Bereich ohne Rampen annähert, doch ist dies nicht immer möglich.
Zur Annäherung von außerhalb des Rohteils und ohne Rampen werden in PowerMill folgende Schritte ausgeführt:
- Erweitern eines Abschnitts des flachen Bereichs über das Rohteil hinaus in einen bereits bearbeiteten Bereich und
- der erweiterte Abschnitt mit Schnittbewegungen.
Indem Sie die den Abschnitt in einen bereits bearbeiteten Bereich erweitern, kann die Werkzeugmaschine dem Ebenenbereich im offenen Raum angenähert werden. In PowerMill wird nur ein Abschnitt des flachen Bereichs erweitert, wenn der erweiterte Abschnitt:
- eine äußere Kante aufweist, an die sich mit der Werkzeugmaschine angenähert werden kann.
- nicht mit dem Modell kollidiert.
- breit genug ist, damit eine erfolgreiche Profilglättung stattfinden kann.
- einen bereits bearbeiteten Bereich innerhalb des Abstands eines Werkzeugdurchmessers erreicht.
Wenn der erweiterte Abschnitt die Kriterien nicht erfüllt, wird der flache Bereich in PowerMill nicht erweitert und stattdessen ein Rampenweg verwendet, um sich dem Werkzeugweg anzunähern.
