Automatische Erstellung einer zusammengesetzten Kurve

Dieses Beispiel veranschaulicht, wie Sie eine zusammengesetzte Kurve automatisch durch Klicken einer Flächenkante erstellen.

Dabei wird das 5axis_with_holes.dgk Modell im Beispiele-Ordner verwendet.

1. Klicken Sie auf die Muster-Registerkarte > Erstellen-Gruppe > Muster, um ein neues Muster zu erstellen.
2. Klicken Sie auf die Mustern-Registerkarte > Ändern-Gruppe > Kurveneditor, um die Kurveneditor-Registerkarte anzuzeigen.

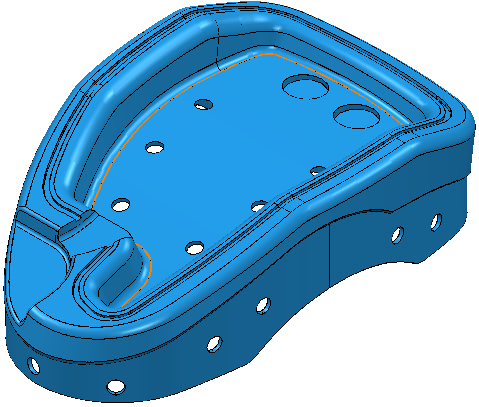

3. Halten Sie die ALT-Taste gedrückt, während Sie die Flächenkante neben auswählen.

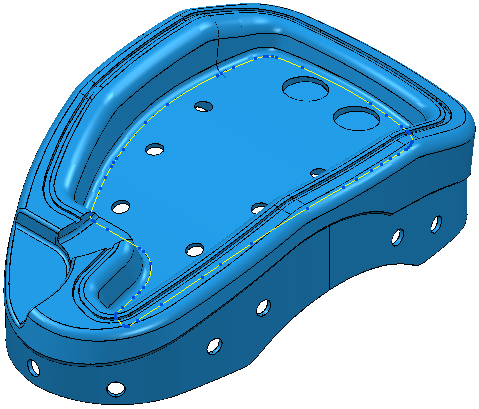

   In PowerMill wird mit den Vorgabeoptionen eine zusammengesetzte Kurve erstellt. Die entstehende Kurve wird markiert.



   Verwenden Sie die Esc-Taste oder klicken Sie auf (neben der Statusanzeige), wenn Sie das Erstellen der zusammengesetzten Kurve abbrechen möchten.

4. Klicken Sie auf die Kurveneditor-Registerkarte > Beenden-Gruppe > Zuweisen. Dadurch wird ein eingebettetes Muster der entstehenden Kurve erstellt.
