Gewählte Bohrungen abschließen

Sie können Bohrungen abschließen, indem Sie auf die Bohr-Featureset-Registerkarte > Bohrungen-Gruppe > Deckel klicken. Wenn immer möglich wird die Bohrung mit einer Fläche abgeschlossen, die dem übrigen Modell entspricht. Wenn eine Fläche nicht angepasst werden kann, werden die Bohrungen mit einer Ebene bester Passung abgeschlossen. Die Ebene befindet sich etwas innerhalb der Fläche.

Dieses Beispiel verwendet das Modell 5axis_with_holes.dgk aus dem Beispiele-Ordner.

1. Wählen Sie die Bohrungen an der Oberseite des Modells aus, indem Sie in der Ansicht-Registerkarte > Ansichten-Gruppe > Blick von oben (Z) einen Auswahlbereich über diese platzieren.



2. Wählen Sie aus dem Bohr-Featuresets-Menü die Option Bohrungen erstellen aus. Das Dialogfeld Bohrungen erstellen wird angezeigt.
3. Im Bohrungen erstellen-Dialog:
   1. Wählen Sie für Erstellen aus die Option Modell aus.
   2. Wählen Sie die Option Bohrungen nach Achse gruppieren aus.
   3. Wählen Sie Nach Erstellung ändern ab.
   4. Klicken Sie auf Anwenden.

   PowerMill erkennt die ausgewählten Bohrungen und erstellt mehrere Bohr-Featuresets.



4. Aktivieren Sie das Bohr-Featureset 3.

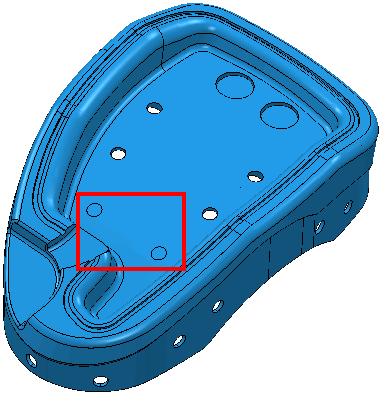

5. Wählen Sie im Kontextmenü des entsprechenden Bohr-Featuresets die Option Ändern > Bohrungen abschließen aus. Dieses schließt die zwei Bohrungen in diesem Bohr-Featureset ab.

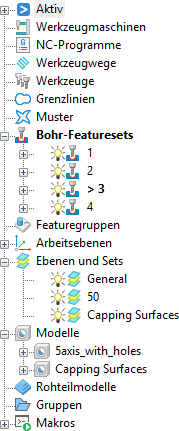

6. Es werden ein Capping Surfaces Modell und eine Ebene erstellt.



7. Wenn lediglich die abgeschlossenen Flächenebene sichtbar ist, werden die Deckel angezeigt.
