Bearbeitungsbereiche-Registerkarte

Klicken Sie zum Anzeigen der Bearbeitungsbereiche-Registerkarte bei den folgenden Strategien auf :

• Kurvenausräumen.
• Kurvenprofil.
• Fasenfräsen.

Verwenden Sie die Optionen auf der Bearbeitungsbereiche-Registerkarte zum Ändern der Strategie und der Bereiche einer zu bearbeitenden Kurve:

Bearbeitungsbereiche Gruppe

• Alle auswählen — Klicken Sie, um die Bereiche der Kurven anzuzeigen, welche Seite der Kurve bearbeitet werden soll sowie die Bearbeitungsstrategie.

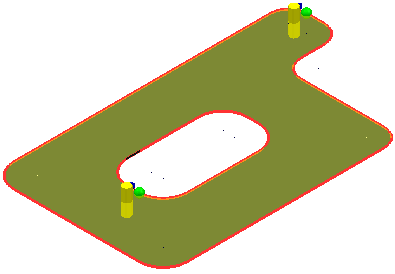

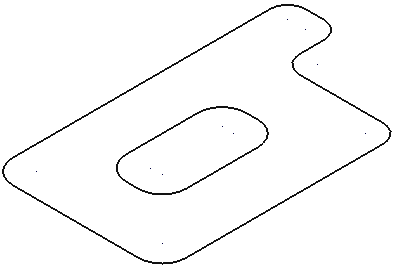

  Konvertiert das 2D-Kurvenprofil (links) und 2D-Kurvenausräumen (rechts):

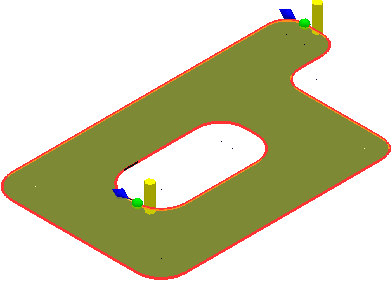

  In dieses um:



  Taste:

  Der bearbeitete Teil der Kurve ist rot dargestellt.

  – Start der Kurve

  – Ende der Kurve

  – Seite der zu bearbeitenden Kurve

  – Schnittrichtung (Gleich-/Gegenlauf oder Beliebig)

  Anmerkung: Wenn nur oder sichtbar ist, fällt beides zusammen. Start- und Endpunkt befinden sich bei der Bearbeitung eines gesamten geschlossenen Segments an derselben Stelle.
• Alle invertieren — Klicken Sie um die Auswahl zu invertieren. Auf dem ausgewählten Muster werden die Bereiche, die aktuell hervorgehoben sind (für die Bearbeitung ausgewählt), werden abgewählt und die Bereiche, die aktuell abgewählt sind, werden ausgewählt.
• Auswahl entfernen — Klicken Sie, um alle ausgewählten Kurven aus der Gruppe von Kurven zu entfernen, die Sie bearbeiten möchten.

Bearbeitungsseite-Gruppe

• Umkehren— Klicken Sie, um die Seite der Kurve, die bearbeitet wurde, umzukehren.

  Konvertiert das 2D-Kurvenprofil (links) und 2D-Kurvenausräumen (rechts):



  In dieses um:



Anmerkung: Start- und Endpunkt werden ebenfalls umgekehrt. Um die Schnittrichtung beizubehalten, werden die dunkelblauen Pfeile umgekehrt, damit sie die gleiche Ausrichtung relativ zu Start- und Endpunkt beibehalten.

Schnittrichtung Gruppe

• Gleichlauf — Wählen Sie dies aus, um Werkzeugwege zu erstellen, die soweit möglich nur Gleichlauffräsen einsetzen. Das Werkzeug befindet sich links von der bearbeiteten Kante, in Richtung der Werkzeugbewegung gesehen.



  Konvertiert z. B. das 2D-Kurvenprofil (links) und 2D-Kurvenausräumen (rechts):



• Gegenlauf — Wählen Sie dies, um soweit möglich Werkzeugwege anzulegen, die nur Gegenlauf oder Gegenlauffräsen verwenden. Das Werkzeug befindet sich rechts der bearbeiteten Kante, in Richtung der Werkzeugbewegung gesehen.



  Konvertiert z. B. das 2D-Kurvenprofil (links) und 2D-Kurvenausräumen (rechts):



• Beliebig — Wählen Sie dies, um Werkzeugwege anzulegen, die sowohl Gegenlauf als auch Gleichlauffräsen verwenden. Dadurch werden die Werkzeugrückzüge und Werkzeugbewegungen verringert.

  Konvertiert z. B. das 2D-Kurvenprofil (links) und 2D-Kurvenausräumen (rechts):



Historie-Gruppe

• Rückgängig — Wählen Sie dies, um auf den Zustand vor der letzten Änderung zurückzuführen.
• Wiederherstellen — Wählen Sie dies, um die gerade rückgängig gemachte Änderung wiederherzustellen.

Beenden-Gruppe

• Zuweisen — Klicken Sie, um die Änderungen zuzuweisen und schließen Sie die Bearbeitungsbereich-Registerkarte.
• Abbrechen — Klicken Sie, um die Änderungen zu verwerfen und schließen Sie die Bearbeitungsbereiche-Registerkarte.
