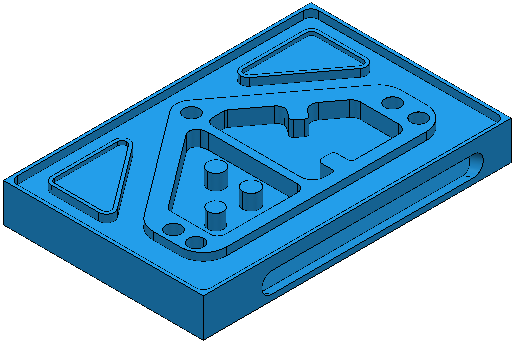

Dieses Beispiel veranschaulicht, wie Sie ein Außengewinde auf einer Insel erstellen. Dabei wird das 2DExample.dgk Modell im Beispiele-Ordner verwendet.

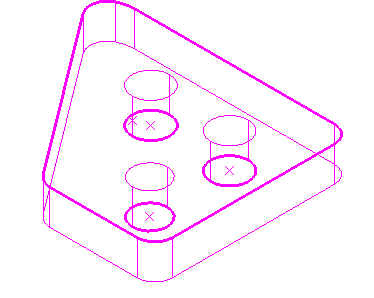

- Erstellen Sie eine Featuregruppe, die die drei Inseln beinhaltet.
Es ist möglich, diese Gruppe als Tasche mit drei Inseln anzulegen.
- Berechnen Sie den Block und erstellen Sie ein Gewindefräswerkzeug.
- Klicken Sie auf die Start-Registerkarte > Werkzeugwege erstellen-Gruppe > Werkzeugwege, um das Dialogfeld Strategieauswahl anzuzeigen.
- Wählen Sie die Feature Bearbeitung-Registerkarte aus, gefolgt von der Option Feature Außengewinde fräsen.
- Auf der Feature Außengewinde fräsen-Seite:
- Wählen Sie eine Tiefenart von Feature aus.
- Geben Sie einen Sicherheitsabstand von 0 ein.
- Geben Sie für die Option Umdrehungen 3 ein.
- Geben Sie eine Steigung von 2 ein.

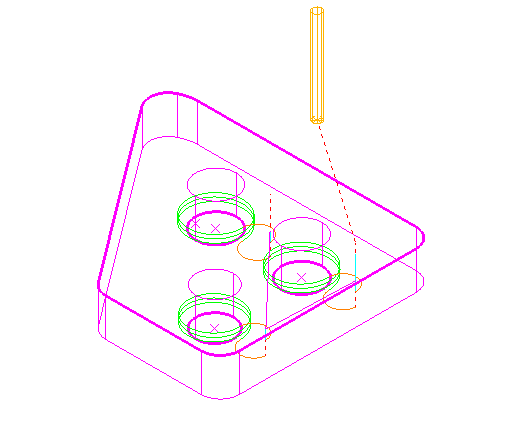

- Klicken Sie auf Berechnen.

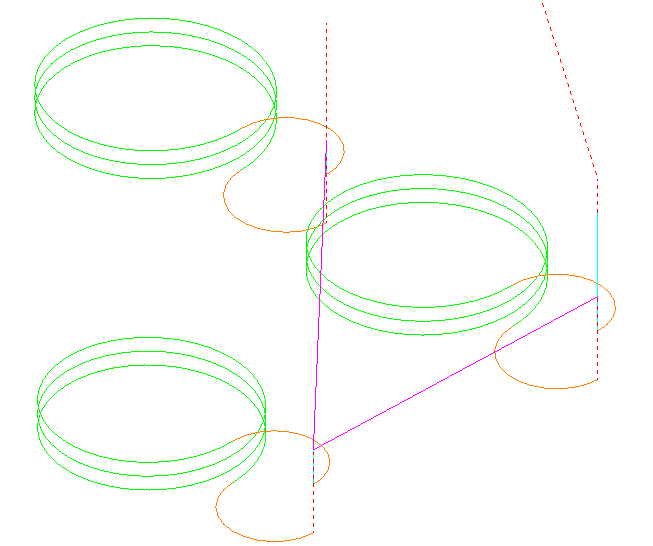

In der Detailansicht sieht dies folgendermaßen aus:
