An-/Wegfahrwege und Verbindungen zeigt eine Übersicht der An-/Wegfahrwege und Verbindungen, die zur Berechnung des Werkzeugwegs verwendet werden, an.
An-/Wegfahren bei Werkzeugwegknicken hinzufügen – Bei Auswahl dieser Option werden An-/Wegfahrwege und Verbindungen zwischen aneinander anschließenden Segmenten dort eingefügt, wo eine Winkeländerung der Werkzeugachse zwischen benachbarten Segmenten vorliegt. Dadurch wird sichergestellt, dass alle Neuausrichtungen der Werkzeugachse an einem bestimmten Punkt weg vom Bauteil erfolgen.
Winkelschwellenwert – Geben Sie den erforderlichen minimalen Winkel ein, bevor An-/Wegfahrwege und Verbindungen eingefügt werden. Der Winkel ist die Änderung der Werkzeugachse zwischen benachbarten Segmenten.
Setzen Sie die Optionen auf dieser Seite ein, um die Einstellungen für allgemeine An-/Wegfahrwege und Verbindungen festzulegen:
Segmente trimmen – Wenn diese Option ausgewählt ist, werden Segmente automatisch getrimmt, wo dies notwendig ist, um Platz für An- und Wegfahrwege zu schaffen. Wenn die An- und Wegfahrwege nicht hinzugefügt werden können, wird das gesamte Segment getrimmt, um die Sicherheit des Werkzeugwegs zu verbessern.

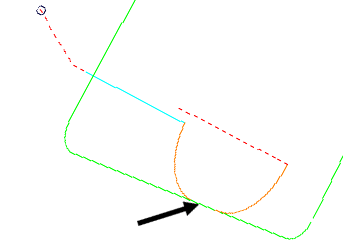

Überlappungsabstand — Geben Sie den Abstand ein, um den Anfahrwege und Wegfahrwege ein geschlossenes Werkzeugwegsegment überlappen dürfen.
Verschieben von Startpunkten zulassen – Bei Auswahl dieser Option werden die Startpunkte auf geschlossenen Werkzeugwegsegmenten verschoben, um eine Position ohne Modellbeschädigungen zu finden. Wenn abgewählt, verschiebt PowerMill die Startpunkte nicht. Wenn Sie also einen Startpunkt sorgfältig positionieren, können Sie verhindern, dass er von PowerMill verschoben wird.
Startpunkte staffeln – Wenn diese Option ausgewählt ist, werden die Startpunkte aufeinander folgender geschlossener Werkzeugwegsegmente verschoben, sodass die Startpunkte auf jedem Segment ausgebreitet werden. Dadurch kann das Werkzeug die Vorwärtsbewegung beibehalten, wenn es sich von einem Segment zum nächsten bewegt.
- Deaktiviert – Die Startpunkte für jedes Segment liegen nah beieinander. Dadurch kehrt das Werkzeug die Bewegung um, wenn es von einem Segment zum nächsten bewegt wird.
- Aktiviert – Die Startpunkte für jedes Segment werden weiter verteilt, um die Vorwärtsbewegung des Werkzeugs zu ermöglichen.
An-/Wegfahren bei Werkzeugwegknicken hinzufügen – Bei Auswahl dieser Option werden An-/Wegfahrwege und Verbindungen zwischen aneinander anschließenden Segmenten dort eingefügt, wo eine Winkeländerung der Werkzeugachse zwischen benachbarten Segmenten vorliegt. Dadurch wird sichergestellt, dass alle Neuausrichtungen der Werkzeugachse an einem bestimmten Punkt weg vom Bauteil erfolgen.
Winkelschwellenwert – Geben Sie den erforderlichen minimalen Winkel ein, bevor An-/Wegfahrwege und Verbindungen eingefügt werden. Der Winkel ist die Änderung der Werkzeugachse zwischen benachbarten Segmenten.
Kollisionsprüfung – Wählen Sie diese Option, damit PowerMill alle An-/Wegfahrwege und Verbindungen auf Modellbeschädigungen überprüft.
Die Auswahl der Optionen Anfahrweg, Wegfahrweg, Erster und letzter An-/Wegfahrweg, An-/Wegfahrwegverlängerungen, Verbindungen oder Punktstreuung im Strategiebaum ermöglicht es Ihnen auch, die An-/Wegfahrwege und Verbindungen zu ändern.
