Verbundbohrungen erstellen

Dieses Beispiel veranschaulicht, wie Sie die Option Komponente einsetzen, wenn Sie Verbundbohrungen erstellen. Dabei wird das Modell ComponentHoles.dgk im Ordner Beispiele verwendet.

1. Erstellen Sie einen Block.
2. Erstellen Sie einen Bohrer mit 11 mm Durchmesser .
3. Wählen Sie zunächst das gesamte Modell aus und dann aus dem Bohr-Featuresets-Kontextmenü die Option Bohrungen erstellen. Dies öffnet den Bohrung erstellen-Dialog.
4. Im Bohrungen erstellen-Dialog wählen Sie Folgendes aus:
   1. Für die Option Erstellen aus 'Modell'.
   2. Wählen Sie die Option Verbundbohrungen erstellen aus.
   3. Wählen Sie Nach Erstellung ändern ab.

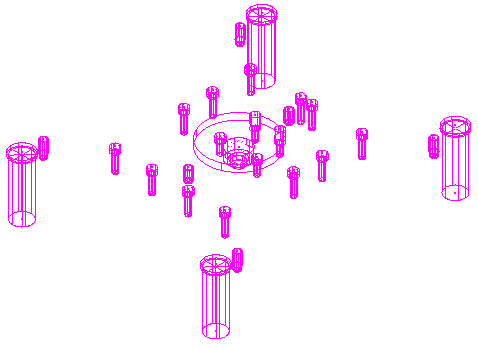

   4. Klicken Sie auf Anwenden, um ein Bohr-Featureset mit Verbundbohrungen zu erstellen.
   5. Klicken Sie auf Schließen.
5. Wählen Sie aus der Bohren-Kategorie im Stategieauswahl-Dialog die Zentrieren-Strategie aus und klicken Sie dann auf OK. Dies öffnet den Bohren-Dialog.
6. Klicken Sie auf die Auswahl-Schaltfläche. Der Featureauswahl-Dialog wird angezeigt.
7. Im Featureauswahl-Dialog wählen Sie Folgendes aus:
   1. Ein Wählen nach des Typs Durchmesser.
   2. Eine Komponente des Typs Längste.
   3. Wählen Sie im Durchmesser-Bereich 18,0 aus und klicken Sie auf , sodass dies im Auswahlfilter angezeigt wird.
   4. Klicken Sie auf Schließen.

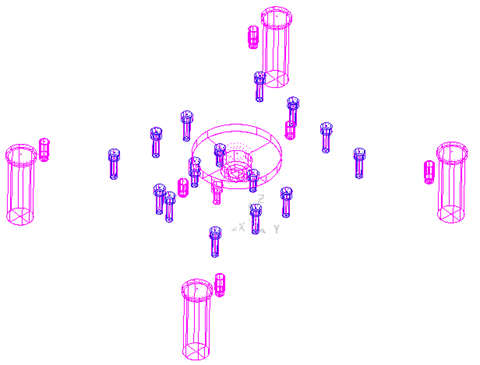

   Dadurch werden alle Bohrungen mit der ersten (oder längsten) Komponente von 18.0 ausgewählt. Da Sie nach Durchmesser auswählen, sind Längste und Erste identisch. Wenn Sie nach Tiefe auswählen, wäre dieses nicht zwangsläufig der Fall.



8. Im Bohrstrategie-Dialog wählen Sie Folgendes aus:
   1. Eine Zyklusart 'Zentrieren'.
   2. Eine Oberkante definieren durch des Typs Bohrungsoberkante.
   3. Eine Operation des Typs Bohren bis Lochtiefe.
   4. Klicken Sie auf Berechnen .

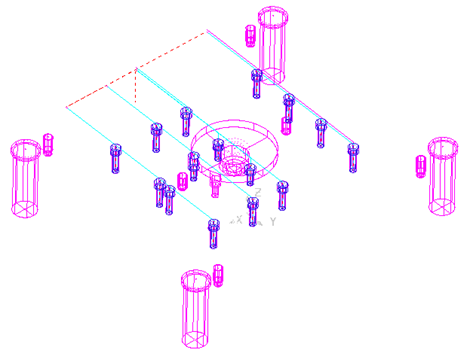

Anmerkung: Alle Bohrungen mit einer größten Komponente von 18,00 wurden ausgewählt. Sie haben diese mit einem Bohrer mit 11 mm Durchmesser bis ganz auf die Tiefe der gesamten Bohrung und nicht nur bis zur Tiefe der ersten Komponente gebohrt.
