Block mit einer Referenzfläche erstellen

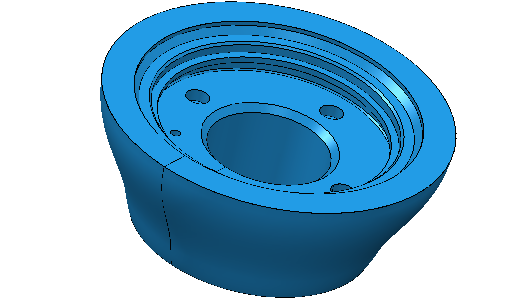

Dieses Beispiel veranschaulicht, wie sich die Verwendung einer Referenzfläche beim Erstellen eines Blocks auswirkt. Dabei wird das Hub.dgk Beispiel im Beispiele Ordner verwendet.

1. Wählen Sie aus dem Modelle Kontextmenü die Option Referenzflächen importieren aus.

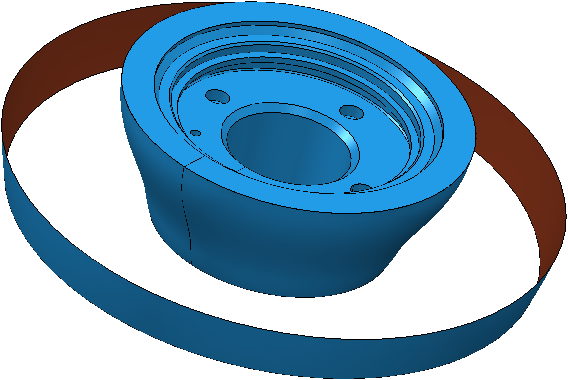

2. Öffnen Sie das Modell RefSurface.dgk im Beispiele-Ordner.



3. Klicken Sie auf die Start-Registerkarte > Werkzeugweg-Setup-Gruppe > Block > Block, um das Dialogfeld Block zu öffnen.
   1. Stellen Sie Definiert durch auf Zylinder ein.
   2. Wählen Sie Referenzflächen einschließen ab.
   3. Wählen Sie Zeichnen aus.
   4. Klicken Sie auf Berechnen.

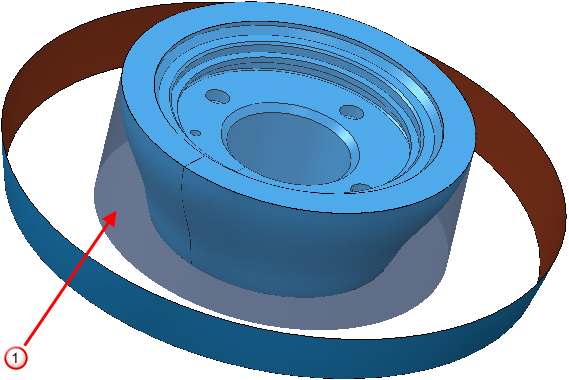

   Block, der keine Referenzflächen einschließt.

4. Im Block-Dialog:
   1. Wählen Sie Referenzflächen einschließen aus.
   2. Klicken Sie auf Berechnen.

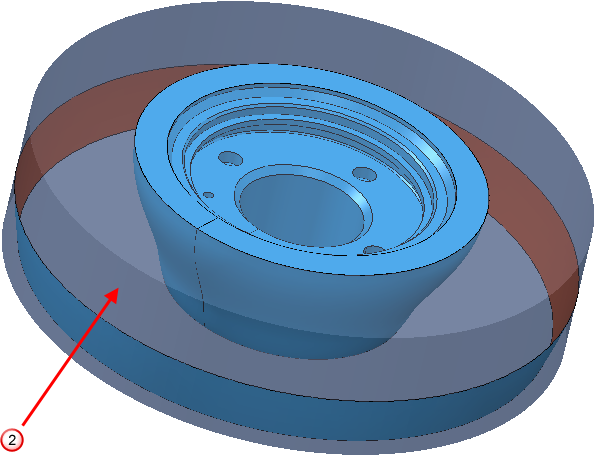

   Block, der eine Referenzfläche einschließt
