Erstellen einer zusammengesetzten Kurve aus lückenhafter Drahtmodellgeometrie

Wenn Sie eine zusammengesetzte Kurve erstellen, haben Sie die Fähigkeit, Lücken in der Geometrie zu 'überspringen'. Beispiel:

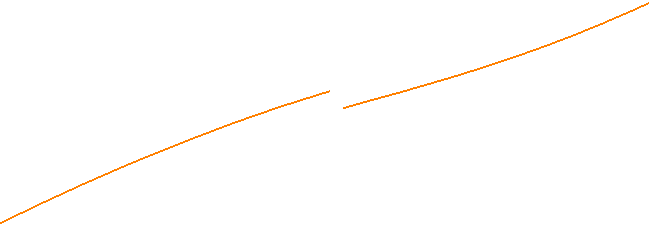

1. Beginnen Sie mit einer Kurve, die eine Lücke zwischen benachbarten Segmenten aufweist.



2. Beim Erstellen einer zusammengesetzten Kurve stoppt PowerMillautomatisch, wenn eine Lücke erreicht wird.

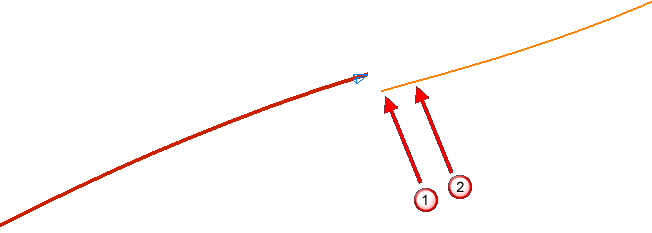

3. Klicken Sie auf das Ende der orangen Kurve, bei ungefähr . Dadurch wird der Bestätigung für Sprung in zusammengesetzter Kurve-Dialog geöffnet.

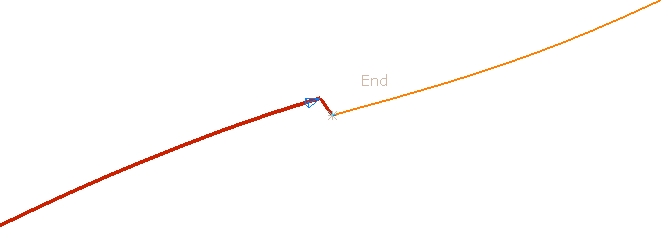

   Wählen Sie die Kurve aus Tangenten erstellen-Option ab, um die Kurve mit einer geraden Linie zu verbinden.

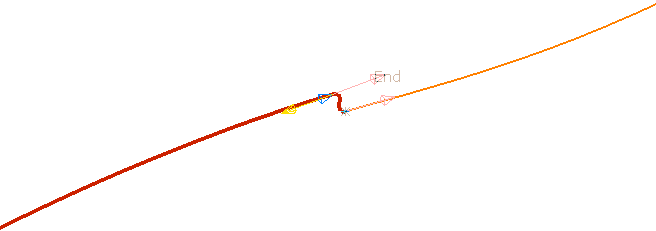

   Wählen Sie die Option Kurve aus Tangenten erstellen aus, um die Kurven mit einer tangentialen Linie zu verbinden.



4. Klicken Sie auf Ja im Bestätigung für Sprung in zusammengesetzter Kurve-Dialog.
5. Klicken Sie auf auf der Zusammengesetzte Kurve erstellen-Symbolleiste.
6. Klicken Sie auf die Kurveneditor-Registerkarte > Beenden-Gruppe > Zuweisen.

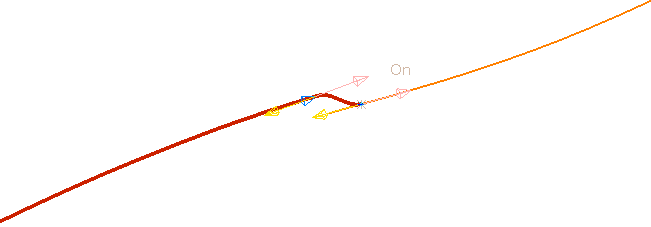

Anmerkung: Es ist nicht erforderlich, dass Sie das Ende der Kurve auswählen, sondern Sie können einen beliebigen Punkt entlang der Kurve auswählen. Durch Klicken um in Schritt 2 z. B. ergibt sich:
