Definieren der Fließlinienkurven

Wenn PowerMill das Laufwerk oder die Grenzkurven nicht findet, können Sie diese auswählen. In diesem Beispiel wird das Modell 5axisModel.dgk im Ordner Beispiele verwendet, und es wird davon ausgegangen, dass Sie ein eingebettetes Muster erstellt haben.

1. Wählen Sie in der Schlichten-Kategorie im Dialogfeld Strategieauswahl die Option Fließlinienschlichten aus.

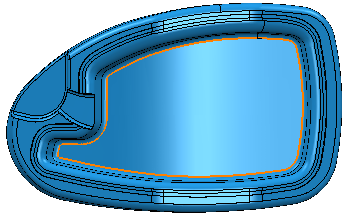

2. Wählen Sie das eingebettete Muster aus. Wenn der Status Gültig lautet, fahren Sie mit Schritt 9 fort.
3. Wenn der Status nicht Gültig lautet, klicken Sie auf die Schaltfläche Kurvendefinition . Das Dialogfeld Fließlinienkurvendefinition wird angezeigt.

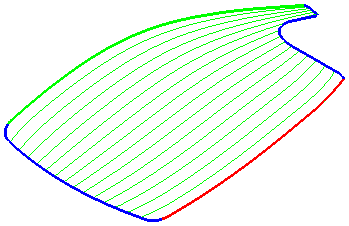

4. Wählen Sie die Startleitkurve aus.



   Die Startleitkurve ist grün.

5. Wählen Sie die Endleitkurve aus.



   Die Endleitkurve ist rot.

6. Wählen Sie eine Grenzkurve aus.



   Die Grenzkurve ist blau.

7. Wählen Sie die zweite Grenzkurve aus (verwenden Sie die UMSCHALTTASTE bei der Auswahl).



   Die zweite Grenzkurve ist blau, und die Schnittrichtung und der Bearbeitungsbereich werden ebenfalls definiert.

8. Klicken Sie auf Fertig stellen . Das Dialogfeld wird geschlossen, und Sie kehren zum Dialogfeld Fließlinienschlichten zurück.
9. Auf der Fließlinienschlichten-Seite:
   1. Geben Sie einen Bahnabstand von 10 ein.
   2. Klicken Sie auf Berechnen.
