Fließlinien-Werkzeugwege und Modelle mit Bohrungen

Beim Erstellen von Fließlinien-Werkzeugwegen wird der Bereich innerhalb des eingebetteten Musters bearbeitet. Wenn jedoch Bohrungen im Modell vorliegen, entspricht dieser Bereich möglicherweise nicht Ihren Vorstellungen. Dieses Beispiel verwendet das 5axis_with_holes.dgk Modell im Beispiele-Ordner mit einem Block und einem 5mm Kugelfräser.

So erstellen Sie einen Fließlinien-Werkzeugweg auf der ausgewählten Fläche:

1. Klicken Sie auf die Start-Registerkarte > Werkzeugwege erstellen-Gruppe > Werkzeugwege, um das Dialogfeld Strategieauswahl anzuzeigen.
2. Wählen Sie aus der Schlichten-Kategorie Fließlinienschlichten aus.
3. Auf der Fließlinienschlichten-Seite:
   1. Wählen Sie das eingebettete Muster aus.
   2. Der Status erscheint als Gültig, und das Muster ändert seine Farbe.

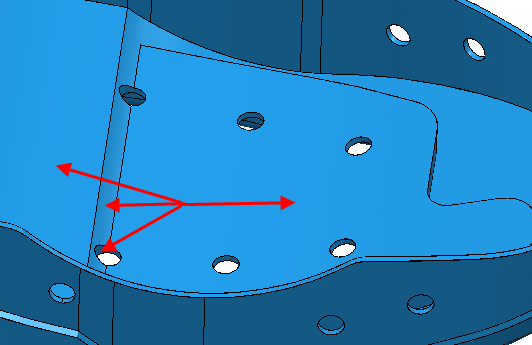

Wenn Sie nun jedoch versuchen, diesen Werkzeugweg zu Berechnen, erhalten Sie nicht den erforderlichen Werkzeugweg. PowerMill erstellt einen Werkzeugweg auf allen Flächen innerhalb dieses Musters. Die Flächen in den Bohrungen werden also ebenso in Betracht gezogen.

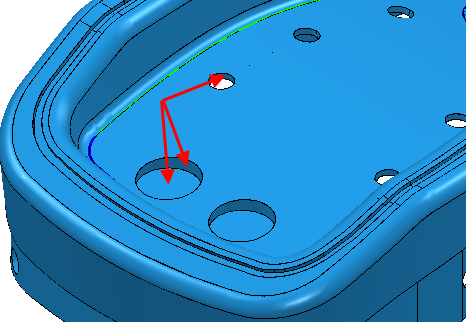

Da diese Flächen andere Flächen neben sich haben, werden diese auch berücksichtigt.

Dieses Verfahren wird für das gesamte Modell wiederholt.

Dieses Problem kann umgangen werden, indem die zylindrischen Flächen bei der Bearbeitung nicht beachtet werden.

1. Erstellen Sie einen Stapel-Fließlinienwerkzeugweg, indem Sie die Kurven definieren und dann auf OK klicken.

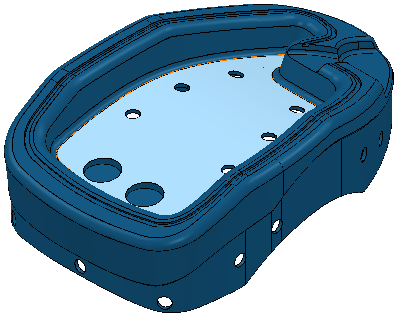

2. Wählen Sie alle zylindrischen Flächen aus.
3. Klicken Sie auf die Start-Registerkarte > Werkzeugweg-Setup-Gruppe > Aufmaß, um das Dialogfeld Aufmaß-Voreinstellungen zu öffnen.
4. Wählen Sie die Flächen-Registerkarte aus, ebenso wie das oberste Aufmaß-Set. Dann:
   1. Wählen Sie einen Bearbeitungsmodus des Typs Kollision aus.
   2. Klicken Sie auf Komponenten zuordnen .
   3. Klicken Sie auf Anwenden.
   4. Klicken Sie auf Zuweisen.
5. Klicken Sie auf Ansicht-Registerkarte > Aussehen-Gruppe > Schattieren > WKZ-Weg-Bearbeitungsmodus.

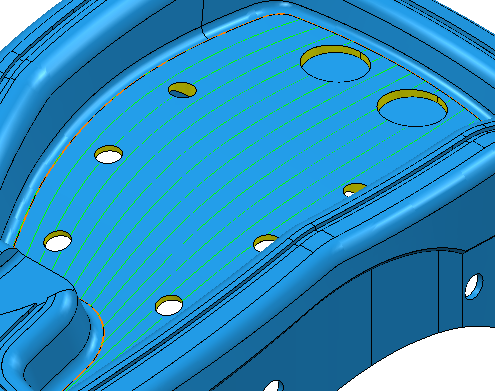

   Die Komponenten, die einen Bearbeitungsmodus des Typs Kollision aufweisen, sind gelb.



6. Wählen Sie aus dem individuellen Werkzeugweg-Kontextmenü die Option Einstellungen aus.
7. Klicken Sie auf Berechnen.
