Punktprojektionsschlichten

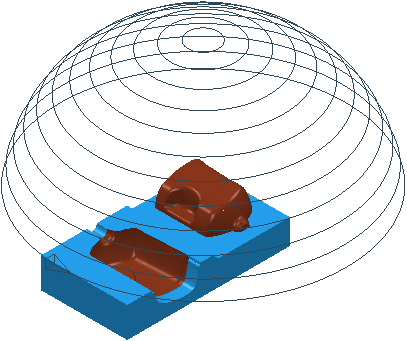

Verwenden Sie die Punktprojektionsschlichten-Seite, um ein kugelförmiges Muster auf das Modell zu projizieren. Der Mittelpunkt dieser Kugel ist der Fokus des Musters, der dann bearbeitet wird.

Art — Wählen Sie eine Art aus, um die Form des Musters vorzugeben.

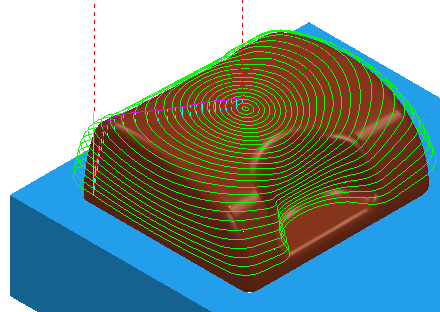

• Kreisförmig – Projiziert ein kreisförmiges Muster auf die Fläche. Der Mittelpunkt der Kugel ist der Fokus des Musters. Der bearbeitete Bereich des Musters wird mithilfe von Seitenwinkel- und Höhenwinkel-Grenzen auf der Seite Muster definiert.

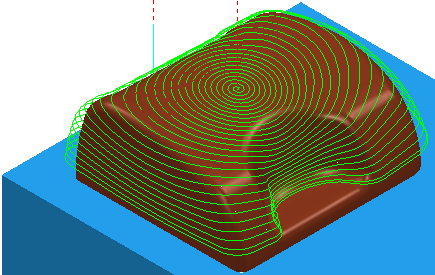

• Spirale – Projiziert vom Start des Höhenwinkels bis zum Ende des Höhenwinkels ein spiralförmiges Muster mit einer Steigung des Typs Höhenwinkel-Bahnabstand auf die Fläche.

  Beim Bearbeiten unter Verwendung des Spiralmusters haben die Seitenwinkel-Grenzen keine Funktion mehr. Stattdessen wird eine Richtung des Typs Uhrzeigersinn/Gegenuhrzeigersinn aktiviert.



Position — Geben Sie die Koordinaten des Kugelmittelpunkts ein.

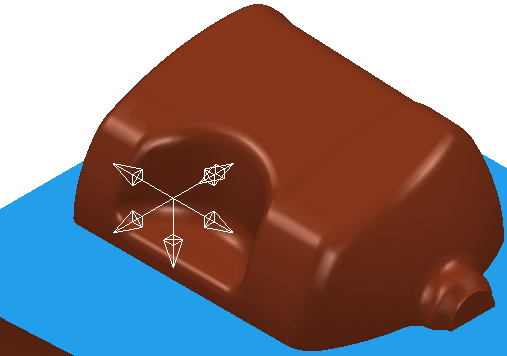

– Klicken Sie, um das Dialogfeld Position zu öffnen. Verwenden Sie den Dialog, um Koordinaten manuell einzugeben und Elemente im Grafikfenster zu lokalisieren.

Richtung — Wählen Sie die Richtung aus, um festzulegen, welche Bereiche bearbeitet werden sollen.

Toleranz – Geben Sie einen Wert ein, um die Genauigkeit zu bestimmen, mit der der Werkzeugweg den Konturen des Modells folgt.

Aufmaß – Geben Sie die Materialmenge ein, die auf dem Bauteil verbleiben soll. Klicken Sie auf die Schaltfläche Aufmaß , um das Feld Aufmaß in Radialaufmaß Axialaufmaß zu trennen. Verwenden Sie dies, um separate Werte für Radialaufmaß und Axialaufmaß als unabhängige Werte anzugeben. Separate Werte für Radialaufmaß und Axialaufmaß sind für orthogonale Bauteile hilfreich. Sie können unabhängige Aufmaße bei schrägwandigen Bauteilen verwenden, doch ist es in diesen Fällen schwieriger, das Resultat vorherzusagen.

Radialaufmaß — Geben Sie das Radialversatz vom Werkzeug ein. Bei der 2,5-Achsen- oder 3-Achsenbearbeitung verbleibt bei Verwendung eines positiven Wertes Material auf vertikalen Wänden.

Axialaufmaß — Geben Sie den Versatz vom Werkzeug nur in der Werkzeugachsenrichtung ein. Eine 2,5-Achsen- und 3-Achsenbearbeitung führt dazu, dass Restmaterial auf den horizontalen Flächen verbleibt.

Komponentenaufmaß – Klicken Sie, um das Dialogfeld Komponentenaufmaß zu öffnen, in dem Sie die Aufmaße der verschiedenen Flächen angeben können.

Winkelbahnabstand — Geben Sie den Winkel zwischen aufeinanderfolgenden Bahnen ein.

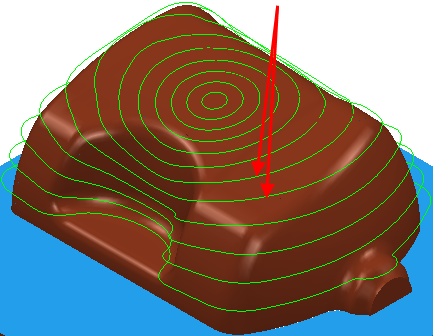

Vorschau — Klicken Sie, um eine schnelle Vorschau über die Projektionsform zu erstellen.

Zeichnen — Wählen Sie dies, damit das Vorschaumuster angezeigt wird.
