Konkave Radien wählen-Dialog

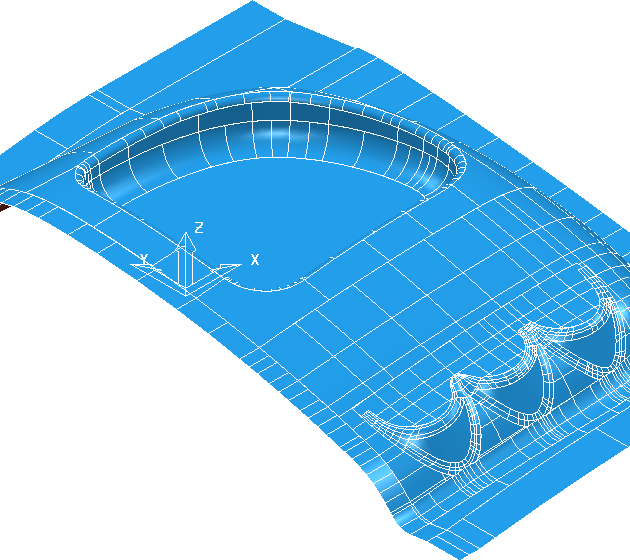

Verwenden Sie den Konkave Radien wählen-Dialog , um kleine, konkave oder konvexe Flächen in einem Modell auszuwählen. Klicken Sie mit der rechten Maustaste auf das Modell, damit das Dialogfeld angezeigt wird, und wählen Sie Auswahlwerkzeuge > Konkave Radien wählen aus.

Die Fläche ausrichten-Optionen ermöglichen eine korrekte Ausrichtung Ihres Modells.

Alles ausrichten — Klicken Sie, um die Ausrichtung aller Flächen, die in der aktuellen Ansicht fehlerhaft ausgerichtet sind, automatisch umzukehren.

Gewählte ausrichten — Klicken Sie, um die Ausrichtung aller gewählten Flächen, die in der aktuellen Ansicht fehlerhaft ausgerichtet sind, umzukehren.

Minimaler Radius — Geben Sie den minimalen Radius der konkaven Flächen ein, die Sie auswählen möchten.

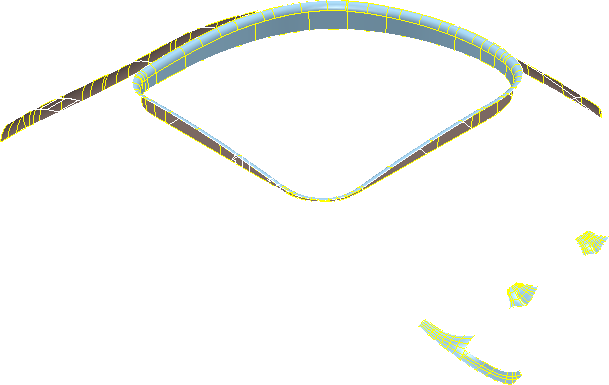

Teilweise konkave Komponenten einschließen — Wenn ausgewählt, werden alle Flächen mit konkaven Bereichen ausgewählt.

Ist dies abgewählt, werden alle vollständig konkaven Fläche ausgewählt.

Anmerkung: Wenn Sie eine dieser Optionen auswählen, werden diese Optionen zu Ihrer aktuellen Auswahl hinzugefügt. Die konkaven Flächen werden also ausgewählt, ebenso wie alle zuvor ausgewählten Komponenten.

Sie können dieses Dialogfeld in Verbindung mit der neuen Minimumradius-Ebene-Liste verwenden. Diese befindet sich unter Datei-Registerkarte > Optionen > Anwendungsoptionen > Ansicht > 3D-Grafik. Diese Liste ermöglicht es Ihnen, das Modell aus der Perspektive der Arbeitsebene (die Vorgabeeinstellung) zu schattieren, im Gegensatz zur Ansicht (die Vorgabeeinstellung in vorhergehenden Versionen von PowerMill).
