Gibt die Standardkäfigeinstellungen für das Erstellen von Leitern an.
Allgemein
Legt die Käfigzeichnung und -beschreibung fest.
- Käfig zeichnen
-
Gibt an, ob der Käfig gezeichnet werden soll.
- Beschreibung
-
Gibt die Käfigbeschreibung an.
Geometrie

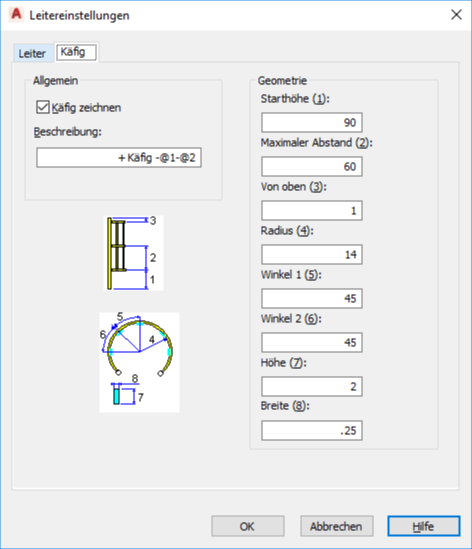

Legt die Geometrieeinstellungen für den Käfig fest. In Klammern angegebene numerische Werte entsprechen der beschrifteten Geometrie im Vorschaubild.
- Anfangshöhe (1)
-
Gibt die Anfangshöhe des Käfigs an.
- Maximaler Abstand (2)
-
Gibt den maximalen Abstand zwischen Käfigabschnitten an.
- Von oben (3)
-
Gibt den Abstand zwischen dem oberen Ende der Leiter und dem Käfigabschnitt an.
- Radius (4)
-
Gibt den Käfigradius an.
- Winkel 1 (5)
-
Gibt den Winkelwert von Käfig 1 an.
- Winkel 2 (6)
-
Gibt den Winkelwert von Käfig 2 an.
- Höhe (7)
-
Gibt die Höhe einzelner Käfigprofile an.
- Breite (8)
-
Gibt die Breite einzelner Käfigprofile an.
