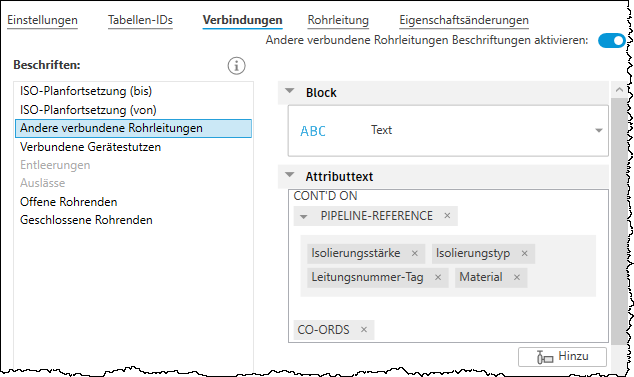

Registerkarte Verbindungen

Gibt an, welche Endverbindungen für den ausgewählten ISO-Typ angezeigt werden.

<Typ>-Beschriftungen aktivieren

Steuert die Anzeige der Beschriftung.

Beschriften

Gibt an, welche Anschlusskoordinaten für den ausgewählten ISO-Typ angezeigt werden. Folgende Optionen stehen zur Verfügung:

• ISO-Planfortsetzung (bis)
• ISO-Planfortsetzung (von)
• Andere verbundene Rohrleitungen
• Verbundene Gerätestutzen
• Lüftungen
• Entleerungen
• Offene Rohrenden
• Geschlossene Rohrenden
Anmerkung: ISO-Planverbindung (bis) und ISO-Planverbindung (von) arbeiten nur mit einer Teilung. Beschriftungen für nicht geteilte Verbindungen sollten Andere verbundene Rohrleitungen verwenden.

Block

Legt die Form der Umschließung als Kreis, Rechteck, Raute, Sechseck oder Oval fest. Sie können auch festlegen, dass keine Umschließung oder anderen Blöcke aus IsoSymbolStyles.dwg verwendet werden.

Umschließungen textgerecht skalieren

Erweitert Grafiken, um den Beschriftungstext zu umschließen. Einige Umschließungssymbole werden immer erweitert.

Attributtext

Gibt den Text für die Verbindung an. Sie können Text, Eigenschaften aus Klassen oder PCF oder Symbole hinzufügen. Sie können auch angeben, ob Koordinaten- und Höheninformationen zur Beschriftung hinzugefügt werden sollen.

Anmerkung: Sie können PIPELINE-REFERENCE für andere verbundene Rohrleitungen oder CONNECTION-REFERENCE für verbundene Gerätestutzen erweitern, um Eigenschaften hinzuzufügen.

Führungslinie

Gibt an, ob eine Führungslinie das Objekt mit der Beschriftung verbindet, mit oder ohne Pfeil. Sie können sich auch dafür entscheiden, keine Führungslinie zu verwenden.

Mit Beschriftung verbinden

Gibt an, dass die Führungslinie mit der Ecke, der Mitte oder dem Mittelpunkt der Beschriftung verbunden werden soll.

Mit Komponente verbinden

Gibt an, dass die Führungslinie mit der Mitte oder dem Ende der Komponente verbunden werden soll.

MFührungslinienstil

Gibt an, welcher Multi-Führungslinien-Stil verwendet wird.

Führungslinienverlängerung verwenden

Gibt an, ob eine Führungslinienverlängerung verwendet werden soll.

Placement

Gibt an, dass Beschriftungen immer horizontal angezeigt werden, mit Rohrleitungen gedreht werden oder in der ISO-Ebene angezeigt werden.

Position (relativ zur Rohrleitung)

Gibt an, ob die Beschriftung oberhalb oder unterhalb der Rohrleitung oder an einer beliebigen Stelle platziert wird.

Mit zugehörigen Beschriftungen gruppieren

Gibt an, ob die Beschriftung mit den zugehörigen Beschriftungen gruppiert werden soll.

Bei Gruppierung priorisieren

Gibt an, ob die aktuelle Beschriftung priorisiert werden soll, wenn alle Beschriftungen gruppiert sind.
