Erstellen einer Materialliste mit Bildern

Dieses Beispiel veranschaulicht die Erstellung einer Materialliste mit Bildern für Wände, Sie können jedoch Materiallisten für andere Elementtypen auf dieselbe Weise erstellen.

1. Zeichnen Sie Wände im Modell.
2. Klicken Sie auf Registerkarte Verwalten Gruppe Projekt verwalten (Bilder verwalten).
3. Klicken Sie auf Hinzufügen, um die zugehörige Wandrenderausgabe zum Modell hinzuzufügen.
4. Klicken Sie auf Registerkarte Verwalten Gruppe Einstellungen (Projektparameter).
5. Fügen Sie einen Projektparameter für Exemplare hinzu:
   1. Name: Renderbild
   2. Parametertyp: Bild
   3. Parameter gruppieren unter:
   4. Kategorien:Materialien wählen
6. Wählen Sie ein Wandexemplar aus, und klicken Sie auf (Typ bearbeiten).
7. Klicken Sie im Dialogfeld Typeneigenschaften unter Konstruktion auf Bearbeiten.
8. Wählen Sie Tragwerk, und klicken Sie zuerst in das Feld Material und dann auf die Schaltfläche Durchsuchen.
9. Klicken Sie im Dialogfeld Material-Browser in der linken unteren Ecke auf (Benutzerdefinierte Parameter).
10. Verknüpfen Sie im Dialogfeld Materialparameter das Wandmaterial mit dem Renderbild des Materials, indem Sie das Bild dem Projektparameter Renderbild zuweisen.
11. Erstellen Sie eine Materialliste für Wände, wobei Sie das Feld Material: Renderbild einbeziehen.

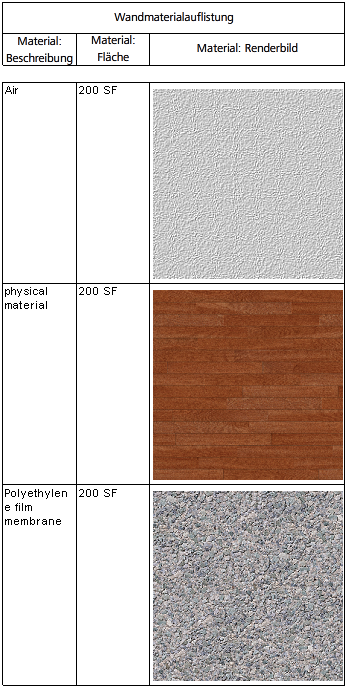

12. Erstellen Sie eine Planansicht, und platzieren Sie die Materialliste für das Wandmaterial im Plan. Das Ansichtsfenster mit der Materialliste für Wände wird mit den Bildern im Plan angezeigt.
