Bearbeiten von Fassaden

Erfahren Sie, wie Sie eine Fassade bearbeiten, um benutzerdefinierte Muster von Pfosten und Elementen zu erstellen.

Anatomie einer Fassade

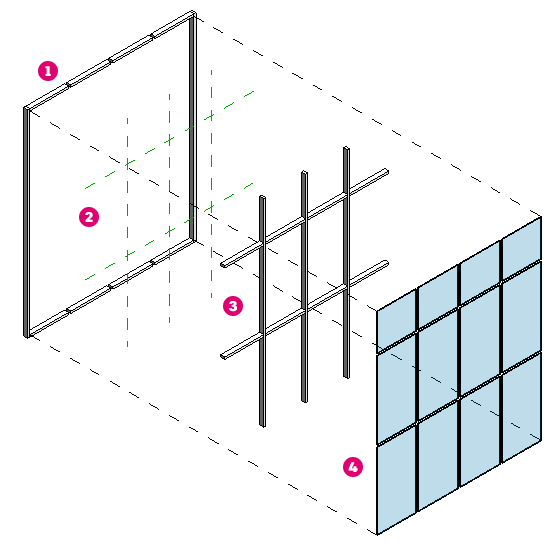

Um die Bearbeitung von Fassaden in Revit zu verstehen, sehen wir uns zunächst die Bauteile an, aus denen das Fassadenelement besteht. Wenn Sie diese Bauteile verstehen, ist leichter ersichtlich, was bearbeitet werden kann und wo Sie es bearbeiten können. Es gibt vier Untersysteme, die zusammen eine Fassade bilden:

• Wandränder: Der Rand ist die Außenkante einer Fassade. Der Rand wird durch die Wandhöhe (definiert durch die Exemplarparameter Abhängigkeit oben und Abhängigkeit unten) sowie die Start- und Endpunkte der Wand festgelegt. In der Regel hat eine Fassade eine geradlinige Form, aber Sie können das Wandprofil bearbeiten, um verschiedene Randformen zu erstellen. Horizontalen und vertikalen Wandrändern sind in den Typeneigenschaften der Wand Pfostenfamilien zugewiesen.
• Raster: Raster unterteilen die Fassadenoberfläche in kleinere Teile. In regelmäßigen Abständen angeordnete Raster können in den Typeneigenschaften der Fassade festgelegt werden. Sie werden automatisch beim Erstellen der Fassade platziert. Raster können auch manuell auf der Fassade platziert werden. Exemplareigenschaften steuern den Winkel der vertikalen und horizontalen Raster.
• Pfosten: Pfostenfamilien werden auf den Rasterlinien und Rändern der Fassade platziert. Die von der Pfostenfamilie verwendete Profilfamilie legt die Form und Größe der Pfosten fest.
• Fassadenelemente: Ein Fassadenelement füllt die durch die Raster gebildeten Flächen einer Fassade aus. In der Regel handelt es sich bei den Elementen um verglaste oder massive Elemente, ein Element kann jedoch auch aus einem anderen Wandtyp bestehen oder ein spezieller Familientyp sein, der als Fassadenelement und Tür fungiert. Die in einer Fassade verwendeten Elemente können durch den Fassadentyp festgelegt oder einzeln gegen andere Elemente ausgetauscht werden.

Steuern der Typen- und Exemplarparameter von Fassaden

Beim Bearbeiten von Fassaden empfiehlt es sich, mit den Typeneigenschaften der Fassade zu beginnen. Dies ist die leistungsstärkste Variante, da sie sich von einem Ort aus auf viele Fassaden in Ihrem Modell auswirken kann. Durch das Festlegen von Typeneigenschaften werden die beim Platzieren einer Fassade verwendeten Vorgaben festgelegt. Sie können folgende Parameter in den Typeneigenschaften einer Fassade festlegen:

• Fassadenelement: Legt die Vorgabe-Elementfamilie für das Fassadenelement fest.

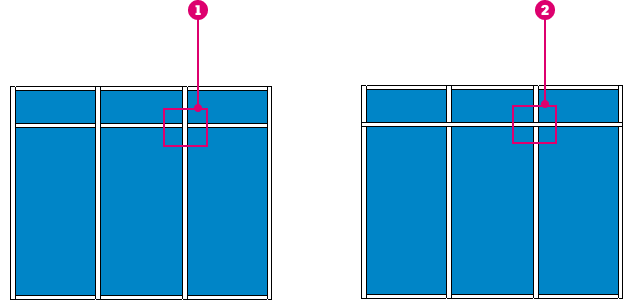

• Verbindungsbedingung: Verwenden Sie diesen Parameter, um zu steuern, ob vertikale Pfosten als durchgehend oder horizontale Pfosten als durchgehend modelliert werden.

• Vertikales Raster und horizontales Raster: Legen Sie den Abstand für die Rasterlinien auf der Fassade fest. Eine Rasterlinie wird automatisch platziert, wenn die Fassadenmaße vergrößert werden. Wenn für ein Raster die Option Festgelegte Anzahl ausgewählt ist, wird die Anzahl der auf der Fassade platzierten Fassadenraster über die Exemplareigenschaften gesteuert.
• Vertikale Pfosten und horizontale Pfosten: Legen Sie die Vorgabe-Pfostenfamilie für den Rahmen und die inneren Pfosten fest. Pfosten werden auf jedem Fassadenraster platziert. Die Ränder werden als Rand 1 und Rand 2 aufgeführt, da je nach Ansichtsrichtung links und rechts möglicherweise umgekehrt werden. Es hat sich bewährt, einen der Randparameter zu ändern und im Dialogfeld auf Anwenden zu klicken, um zu sehen, welcher Rand von der Änderung betroffen ist.

Wenn ein Fassadenraster, -pfosten oder -element bei Auswahl durch die Typeneigenschaften der Fassade festgelegt wird, wird dies mit einem Reißzweckensymbol angezeigt. Um Änderungen an einem gesperrten Element vorzunehmen, müssen Sie die Sperre des Elements zunächst durch Klicken auf das Reißzweckensymbol aufheben.

In den Exemplarparametern einer Fassade legen Sie die spezifische Rasterpositionen und den Winkel der Fassadenraster fest, die durch die Typenparameter definiert werden. Vertikale und horizontale Raster werden am Anfang, am Ende oder an der Mitte einer Fassade ausgerichtet. Der Versatzwert bietet zusätzliche Möglichkeiten zur Feinsteuerung der Einstellungen für die Rasterausrichtung. Die Winkelparameter für die Raster können von -89 bis 89 festgelegt werden, um die Fassadenraster in Bezug auf die Fassadenränder zu drehen.

Horizontales und vertikales Raster bei 15 Grad

Anpassen von Rastern und Pfosten

Typeneigenschaften ermöglichen die Steuerung von Rastern und Pfosten, bieten jedoch nur die Möglichkeit zum Erstellen eines regelmäßigen Rasters, das immer die gleichen Abstände verwendet. Bei komplexeren Mustern müssen Sie Fassadenraster manuell platzieren. Zum Platzieren eines Pfostens muss zuerst ein Fassadenraster platziert werden.

1. Öffnen Sie eine Ansicht oder 3D-Ansicht.
2. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen (Fassadenraster).
3. Klicken Sie auf Registerkarte Ändern | Platzieren Fassadenraster Gruppe Platzierung, und wählen Sie einen Platzierungstyp.
   • Alle Segmente: Platziert ein Fassadenraster von einem Rand zum gegenüberliegenden Rand der Fassade.
   • Ein Segment: Platziert ein Fassadenraster von einer Elementkante zur anderen auf dem ausgewählten Element.
   • Alle außer ausgewählten: Platziert ein Fassadenraster von einem Rand zum gegenüberliegenden Rand der Fassade. Klicken Sie im zweiten Schritt auf die Fassadenrastersegmente, für die kein Fassadenraster benötigt wird.
4. Platzieren Sie den Mauszeiger auf den Kanten der Wand. Eine temporäre Rasterlinie wird angezeigt.
5. Klicken Sie, um die Rasterlinien zu platzieren.

   Jeder Rasterabschnitt (Entwurfseinheit) wird mit einem eigenen Fassadenelement des zuvor ausgewählten Typs gefüllt.

6. Drücken Sie die ESC-Taste, wenn Sie fertig sind.
7. Fügen Sie bei Bedarf weitere Rasterlinien hinzu, oder klicken Sie auf Ändern, um das Werkzeug zu beenden.

Verwenden Sie für vorhandene Rasterlinien das Werkzeug Segmente hinzufügen/entfernen.

1. Wählen Sie ein Fassadenraster aus.
2. Klicken Sie auf Registerkarte Ändern | Fassadenraster Gruppe Fassadenraster Segmente hinzufügen/entfernen.
3. Klicken Sie auf ein Fassadenrastersegment, um es zu entfernen.

   Beim Entfernen von Segmenten werden angrenzende Elemente verbunden.

4. Klicken Sie auf eine leere Stelle im Zeichenbereich.

Nachdem Sie die Fassadenraster im erforderlichen Muster erstellt haben, fügen Sie den Fassadenrasterlinien Pfosten hinzu.

1. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen (Pfosten).
2. Wählen Sie den gewünschten Pfostentyp in der Typenwahl.
3. Klicken Sie auf Registerkarte Ändern | Platzieren Pfosten Platzierung, und wählen Sie eines der folgenden Werkzeuge:
   • Vollständige Rasterlinie: Wenn Sie im Zeichenbereich auf eine Rasterlinie klicken, wird mit diesem Werkzeug ein Pfosten platziert, der sich über die gesamte Rasterlinie erstreckt.
   • Rasterliniensegment: Wenn Sie im Zeichenbereich auf eine Rasterlinie klicken, wird mit diesem Werkzeug ein Pfosten auf dem Segment der Rasterlinie platziert, auf das Sie klicken.
   • Alle Rasterlinien: Wenn Sie im Zeichenbereich auf eine beliebige Rasterlinie klicken, werden mit diesem Werkzeug Pfosten auf allen Rasterlinien platziert.
4. Klicken Sie in den Zeichenbereich, um wie benötigt Pfosten auf Rasterlinien zu platzieren.
5. Klicken Sie auf Ändern.

Im folgenden Video sehen Sie, wie Sie eine Fassade ändern, um ein benutzerspezifisches Rastermuster zu verwenden.

Austauschen von Elementen

Die Fassadenelemente bilden den letzten Teil der Fassade, der angepasst werden kann. Fassadenelemente sind Familien und werden daher wie andere Familien ausgetauscht. Wenn Sie ein Fassadenelement auswählen möchten, müssen Sie möglicherweise die Tabulatortaste verwenden, um die Auswahl zu wechseln und das Element auszuwählen. Wählen Sie das Element aus, und verwenden Sie dann die Typenwahl, um das Element für eine andere Familie zu ändern. In den meisten Vorlagen sind Vorgabeelemente mit Verglasung sowie massive Vorgabeelemente enthalten, aber es können auch andere Elementfamilien in der verwendeten Vorlage enthalten sein.

Türen in Fassaden sind spezielle Familien, die von Revit sowohl als zur Tür- als auch als zur Fassadenelementkategorie zugehörig eingestuft werden. Das Hinzufügen einer Tür zu einer Fassade erfolgt auf dieselbe Weise wie das Austauschen eines Fassadenelements mit der Typenwahl. In diesem Fall füllt die Tür das gesamte Element von Rasterkante zu Rasterkante aus. Es ist eventuell sinnvoll, Fassadenraster manuell hinzuzufügen, um die richtige Größe für die zu platzierende Tür zu erhalten.

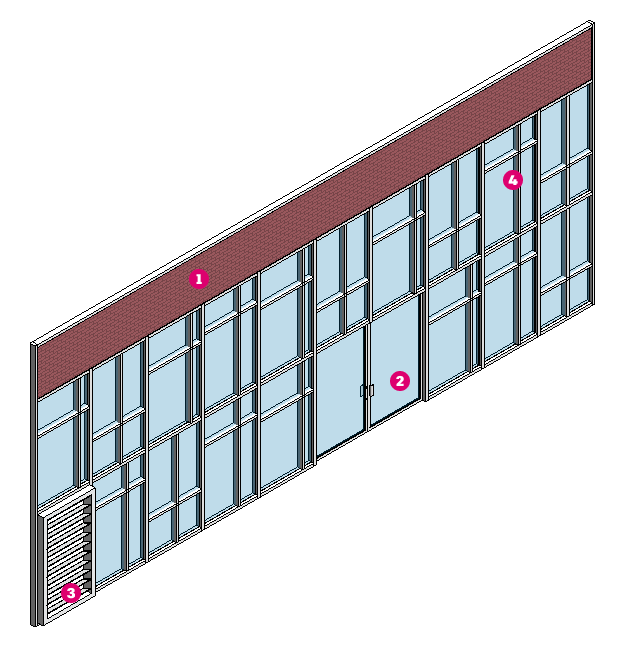

Ein Element in einer Fassade kann durch eine Standardwand oder andere Fassaden ersetzt werden. Spezialfamilien können als Elemente erstellt werden, um Bedingungen wie Lüftungsgitter zu erstellen oder Pfosten zu simulieren und so ein sehr komplexes Muster zu erstellen. Die folgende Abbildung zeigt eine Fassade mit ausgetauschten Elementen, um sie an besondere Anforderungen anzupassen. Das Element oben wurde ersetzt, sodass eine Standardwand , ein Türflügel , ein benutzerdefiniertes Element mit Jalousien und ein benutzerdefiniertes Element mit verschiedenen Typen zur Darstellung eines komplexen Pfostenmusters verwendet werden.
