Platzieren von Biegeformauszügen der Bewehrung in Bewehrungszeichnungen

Erfahren Sie, wie Sie einzelne oder mehrere Biegeformauszüge der Bewehrung in Ihren Bewehrungszeichnungen platzieren.

So platzieren Sie eine Bewehrungsliste mit Biegeformauszügen

  1. Klicken Sie unter Registerkarte Beschriften Gruppe Symbol auf (Biegeformauszug).
  2. Wählen Sie eine Bewehrungsverlegung aus.
  3. Klicken Sie, um den Biegeformauszug zu platzieren.

ODER

  1. Wählen Sie eine Bewehrungsverlegung aus, und klicken Sie unter kontextabhängige Multifunktionsleiste Ändern | Bewehrung Gruppe Symbol auf (Biegeformauszug).
  2. Klicken Sie, um den Biegeformauszug zu platzieren.

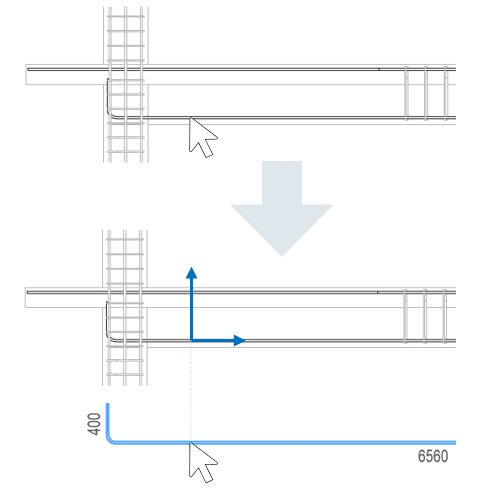

Anmerkung: Optional können Sie die Option (An Stab ausrichten) unter kontextabhängige Multifunktionsleiste Ändern | Biegeformauszug platzieren Gruppe Modus aktivieren bzw. deaktivieren und den Biegeformauszug in vertikaler oder horizontaler Richtung in Bezug auf die ausgewählte Bewehrung ausrichten. Der Punkt, auf den Sie bei der Auswahl der Bewehrung geklickt haben, wird als Referenz für die Ausrichtung des Biegeformauszugs verwendet.


So platzieren Sie mehrere Biegeformauszüge

  1. Wählen Sie zwei oder mehr Bewehrungsverlegungen aus.
  2. Klicken Sie unter kontextabhängige Multifunktionsleiste Ändern | Bewehrung Gruppe Symbol auf (Biegeformauszug).

    ODER

    Klicken Sie unter Registerkarte Beschriften Gruppe Symbol auf (Biegeformauszug), aktivieren bzw. deaktivieren Sie die Option Mehrfachauswahl, und wählen Sie zwei oder mehr Bewehrungsverlegungen aus.

    Anmerkung: Klicken Sie auf einen Stab, um ihn der Auswahl hinzuzufügen, und klicken Sie erneut, um ihn zu entfernen. Verwenden Sie STRG + Fenster oder Kreuzen-Fenster, um der vorhandenen Auswahl weitere Stäbe hinzuzufügen, und halten Sie die UMSCHALTTASTE gedrückt, um mehrere Stäbe zu entfernen.
  3. Klicken Sie, um die Biegeformauszüge zu platzieren.

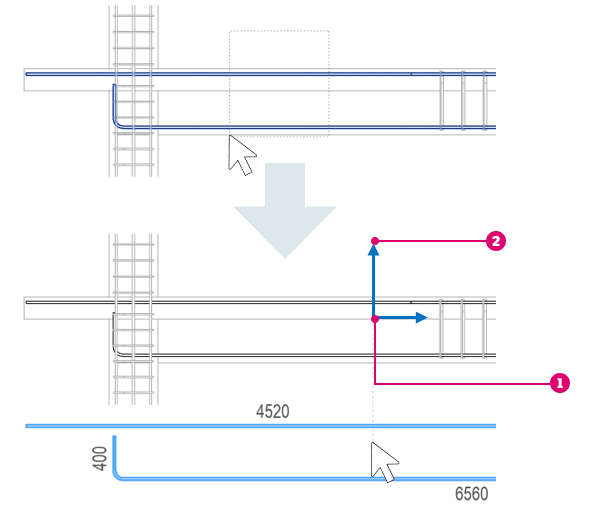

Die Biegeformauszüge werden in derselben relativen Position wie die ausgewählte Bewehrung platziert. Nach dem Platzieren können Sie die Biegeformauszüge auswählen und sie nach Bedarf verschieben oder schrittweise bewegen. Der Mittelpunkt des Begrenzungsrahmens, der die gesamte ausgewählte Bewehrung enthält, wird als Ausrichtungspunkt verwendet.

Tipp: Wählen Sie einen Teil der Bewehrung im Element aus, und platzieren Sie die Biegeformauszüge. Wählen Sie dann den Rest aus, um die übrigen Biegeformauszüge zu platzieren. Ein Beispiel hierfür wäre der obere und untere Stab im Betonträger.


Mittelpunkt des Begrenzungsrahmens für die gesamte ausgewählte Bewehrung.

An der X- und Y-Richtung ausgerichtet.

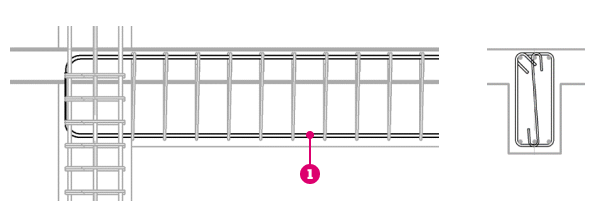

Parallel zur Ansicht

Verwenden Sie diese Option, um alle Stäbe, die während der Platzierung nicht parallel zur Ansicht sind, herauszufiltern. Auf diese Weise können Sie nur die Stäbe auswählen, bei denen die Stabebene parallel zur Ansichtsebene verläuft.



Stäbe, die parallel zur Ansicht liegen.

Beschriften von Bewehrung bei der Platzierung

Beim Platzieren eines Biegeformauszugs können Sie auch die ausgewählte Bewehrung beschriften. Die Beschriftung wird relativ zu den Biegeformauszügen ohne Führungslinie positioniert. Der Beschriftungstyp ist der Beschriftungstyp, der für die Bewehrungskategorie im Projekt festgelegt wurde.

So erstellen Sie eine Bewehrungsbeschriftung bei der Platzierung

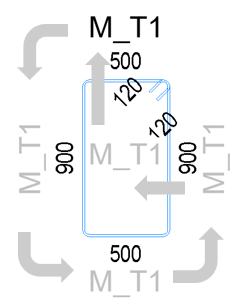

Die Vorgabeposition der Beschriftung liegt oberhalb des Begrenzungsrahmens, der den Biegeformauszug enthält. Um entgegen dem Uhrzeigersinn zwischen den verfügbaren Beschriftungspositionen zu wechseln, drücken Sie die LEERTASTE. Drücken Sie UMSCHALTTASTE + LEERTASTE, um im Uhrzeigersinn zu wechseln.



Ausrichtung von Biegeformauszügen

Biegeformauszüge werden auf die gleiche Weise wie die Basisbauteilbewehrung ausgerichtet, wenn die Bewehrungseisenebene parallel zur Ansichtsebene verläuft.

Bewehrung (Parallel zur Ansicht) Biegeformauszug – Winkel 0° Biegeformauszug – Winkel 30°

Sie können die Biegeformauszüge mit dem Befehl Drehen drehen oder den Parameter Winkel in der Eigenschaftenpalette ändern.

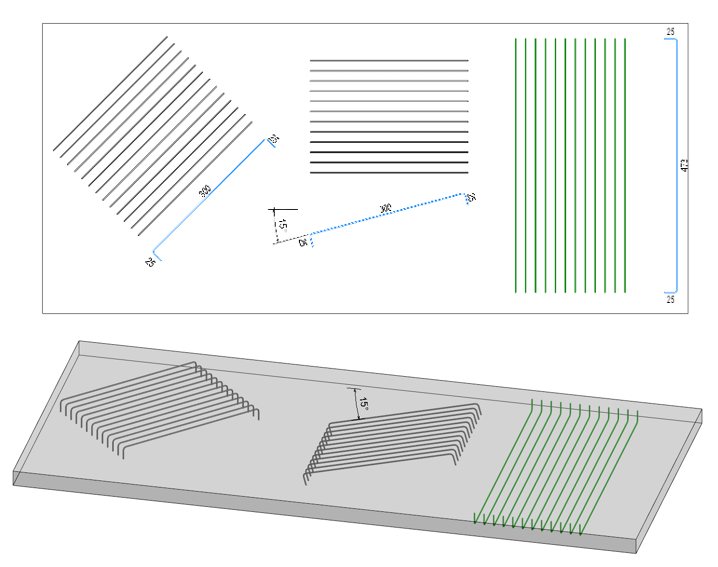

Wenn die Stabebene lotrecht zur Ansicht verläuft, was bei Plattenbewehrung in einem Bewehrungsplan der Fall wäre, werden die Biegeformauszüge so ausgerichtet, als ob die Verlegung geschnitten und der Schnitt nach oben (d. h. mit Blick von unten in der Ansicht) oder nach links (d. h. mit Blick von rechts) gedreht wurde.

Die Stabdrehung in der Stabebene wird ebenfalls vom Biegeformauszug berücksichtigt.

Übergeordnetes Thema: Biegeformauszüge der Bewehrung in Bewehrungszeichnungen
