In Revit erstellen Sie für jeden Plan im Konstruktionsdokumentsatz eine Planansicht. Anschließend platzieren Sie mehrere Zeichnungen oder Bauteillisten in den einzelnen Planansichten.
Video: Erstellen von Planansichten
Beispielplan

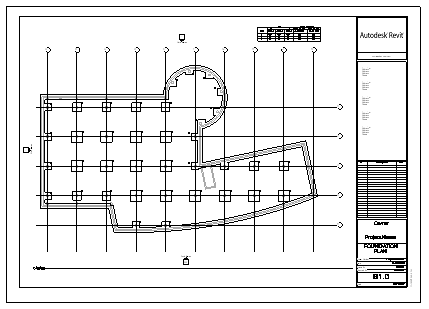

Beispiel für einen Tragwerksplan

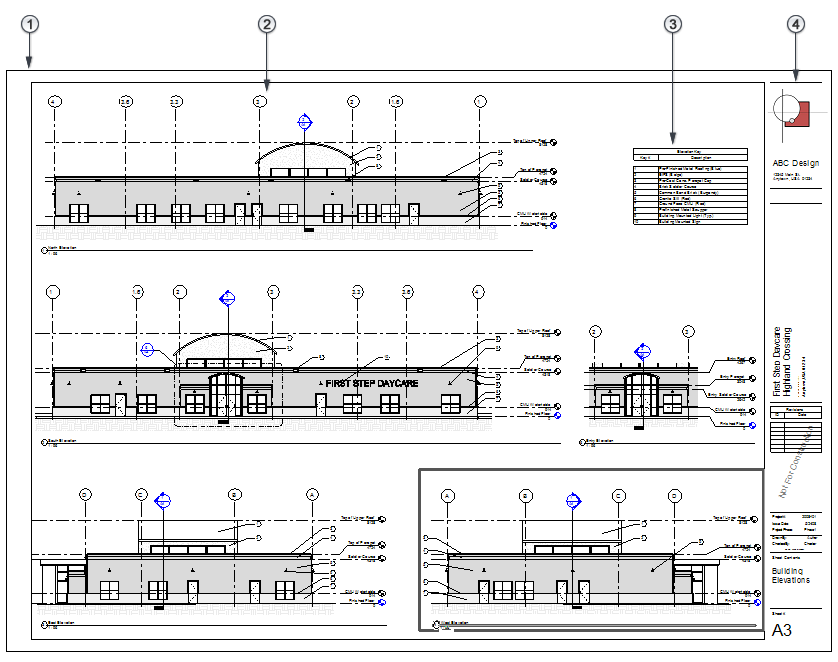

Teile eines Plans
Wenn Sie dem Plan eine Zeichnung oder Bauteilliste hinzufügen, wird ein Ansichtsfenster angezeigt. Dies ist eine Darstellung der in den Plan eingefügten Zeichnung oder Bauteilliste.
Plan
Projektansicht
Bauteilliste
Plankopf
Wenn Sie einem Projekt Pläne hinzufügen, werden diese im Projektbrowser unter Pläne (alle) angezeigt.
Beispiel für Tragwerk
