Mit dem Werkzeug Punkt hinzufügen fügen Sie der Geometrie des Elements einzelne Punkte hinzu. Diese Punkte werden von Formbearbeitungswerkzeugen zum Ändern der Elementgeometrie verwendet.
- Wählen Sie das zu ändernden Element aus.
- Klicken Sie auf Registerkarte Ändern | <Element>
Gruppe FormbearbeitungPunkt hinzufügen.
- Wählen Sie in der Gruppe Punkt hinzufügen eine Methode und eine Referenz zum Hinzufügen von Punkten aus.
- Entlang Fläche
– Punkte werden in Relation zur Fläche hinzugefügt. Der in der Nähe des Cursors angezeigte Wert gibt die Höhe der Fläche basierend auf der Einstellung für die Basishöhe an. Punkte werden mit dem Wert für Versatz von Fläche hinzugefügt.
- Absolut
– Punkte werden basierend auf dem Höhenwert hinzugefügt. Der in der Nähe des Cursors angezeigte Wert gibt die Höhe der Fläche basierend auf der Einstellung für die Basishöhe an.
- Entlang Fläche

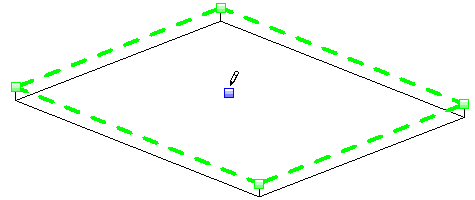

- Klicken Sie auf die Fläche oder die Kanten des Elements, um Punkte hinzuzufügen. Weitere Informationen zum Ändern der Höhe eines Punkts nach der Platzierung finden Sie unter Ändern der Form eines Elements.
