Revit LT verwendet zwei Koordinatensysteme: ein Vermessungskoordinatensystem und ein Projektkoordinatensystem.
Das Vermessungskoordinatensystem bietet einen realen Kontext für das Gebäudemodell. Es dient zur Beschreibung von Positionen auf der Erdoberfläche.
Das Projektkoordinatensystem beschreibt Positionen relativ zum Gebäudemodell. Dabei wird ein ausgewählter Punkt innerhalb der Grundstücksgrenzen oder der Projektbegrenzung als Referenz zum Messen von Entfernungen und zur Positionierung von Objekten relativ zum Modell verwendet.
Der Ursprung des internen Koordinatensystems dient als Grundlage für das Vermessungs- und das Projektkoordinatensystem. Weitere Informationen finden Sie unter Informationen zur internen Ursprung.
Vermessungskoordinatensystem
Verwenden Sie das Vermessungskoordinatensystem, um die Position des Revit LT-Modells auf der Erdoberfläche anzugeben. Dieses Koordinatensystem wird außerhalb des Kontexts eines Projekts definiert.
Viele Vermessungskoordinatensysteme sind standardisiert. In manchen Systemen werden Breiten- und Längengrad, in anderen xyz-Koordinaten verwendet. Vermessungskoordinatensysteme nutzen wesentlich größere Maßstäbe als Projektkoordinatensysteme und berücksichtigen Aspekte wie beispielsweise die Krümmung der Erdoberfläche und das Terrain, was für Projektkoordinatensysteme nicht wichtig ist.

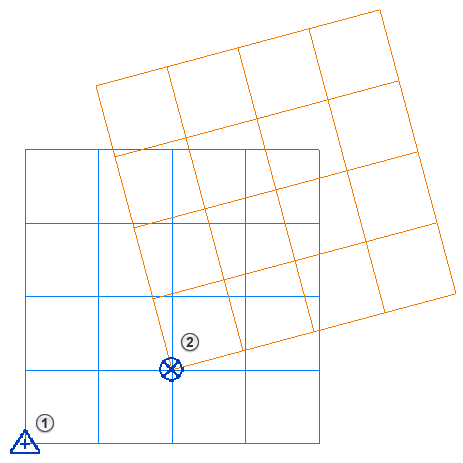

In Revit LT markiert der Vermessungspunkt
eine reale Position in der Nähe des Modells. Sie können beispielsweise den Vermessungspunkt an einer Ecke des Projektgrundstücks oder am Schnittpunkt zweier Grundstücksgrenzen platzieren und seine realen Koordinaten angeben. (Siehe in der Abbildung oben).
Das Vermessungskoordinatensystem ist gleichbedeutend mit den folgenden Begriffen, die in anderer Software oder in anderen Zusammenhängen verwendet werden:
- Globale Koordinaten
- GIS-Koordinaten
- Rasterkoordinaten
- Vermessungskoordinaten
- Projektionskoordinaten
- State Plane
- Gemeinsam genutzte Koordinaten
Projektkoordinatensystem
Mithilfe des Projektkoordinatensystems können Sie die Position von Objekten relativ zu einem festgelegten Punkt in der Nähe des Modells bestimmen. Dieses Koordinatensystem ist für das aktuelle Projekt spezifisch.
In Revit LT wird der Projekt-Basispunkt
als Ursprung des Projektkoordinatensystems verwendet. Viele Teams verwenden den Projekt-Basispunkt als Referenzpunkt für Messungen auf dem Grundstück. Platzieren Sie ihn an einer Ecke des Gebäudes oder einer anderen geeigneten Position im Modell, um Messungen auf dem Grundstück zu erleichtern. (Siehe in der Abbildung oben).
Das Projektkoordinatensystem in Revit ist gleichbedeutend mit den folgenden Begriffen, die in anderer Software oder in anderen Zusammenhängen verwendet werden:
- Lokale Koordinaten
- Weltkoordinatensystem (WKS)
- Weltkoordinaten (im DWG-Kontext)
- Benutzerkoordinatensystem (BKS)
- Benutzerkoordinaten
- Designkoordinaten
- Modellkoordinaten
- Technische Koordinaten
- Interne Koordinaten
- CAD-Koordinaten
