Das Verhalten von Tragwerkselementen ist nicht korrekt, wenn Ebenen oder andere ähnliche Objekte vorhanden sind.

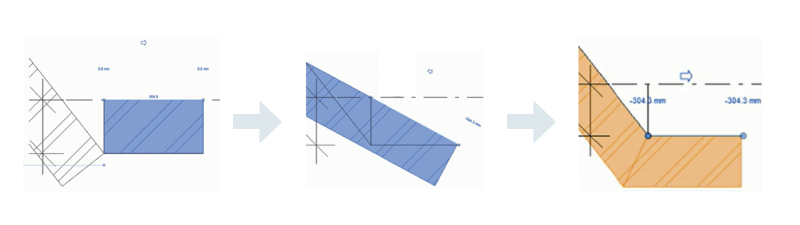

Problem: Die Tragwerkselemente sind nicht korrekt positioniert. Dies geschieht, nachdem die Elemente entlang der Linie, nahe der Referenzebene, definiert wurden. Die Elemente werden an der Referenzebene anstatt an der Achsenlinie gefangen, wodurch die Elemente nicht ordnungsgemäß geschnitten werden.
Ursache: Dies geschieht aufgrund des automatischen Objektfangs des Skelettbaus (Träger oder Stütze) an der darüber liegenden Referenzebene, wenn die Ebene näher als 304.8 mm (1 Fuß) von der Linie entfernt ist, an der Sie das Tragwerksobjekt einfügen.
Lösung:
- Wählen Sie das Tragwerkselement (Träger oder Stütze) aus.
- Klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü Von Ebene lösen.
- Verschieben Sie die Punkte, die das Tragwerkselement definieren, manuell an die richtige Position.
