Randbedingungen: Zuluft
Mit dieser Prozedur weisen Sie dem Sommerszenario die beiden Luftzuführungs-Randbedingungen zu. In den Sommermonaten soll die Ausstellungshalle durch die Zuführung von gekühlter Luft temperiert werden.
1. Klicken Sie auf Randbedingungen auf der Registerkarte Konfiguration

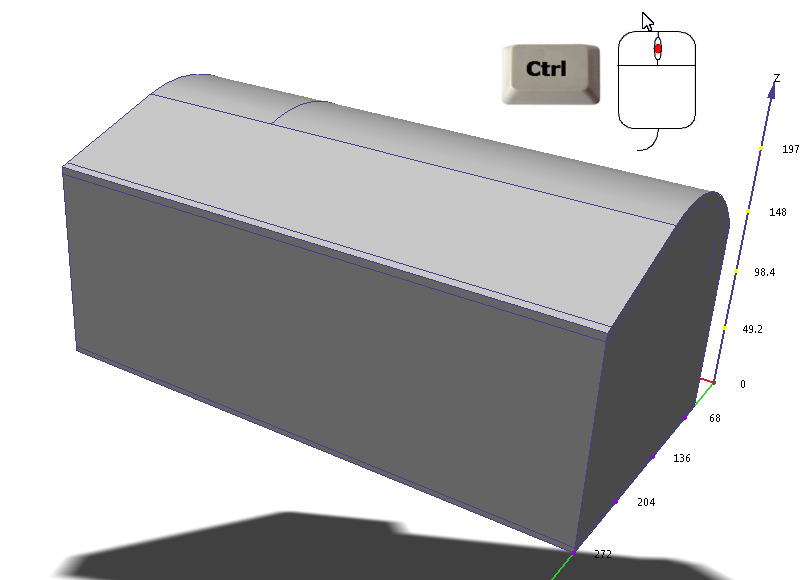

2. Blenden Sie alle Teile ein, indem Sie bei gedrückter STRG-Taste mit der mittleren Maustaste neben das Modell klicken.

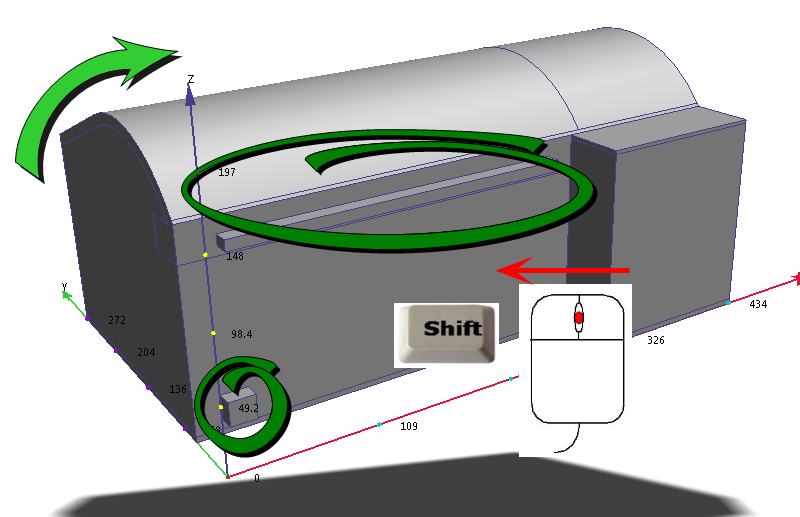

3. Drehen Sie das Modell, sodass die Luftzuführungs- und Luftrückführungskomponente sichtbar sind.
Halten Sie die UMSCHALTTASTE gedrückt, drücken Sie dann die mittlere Maustaste, und bewegen Sie die Maus entsprechend. Die Luftzuführungs- und Luftrückführungsflächen müssen wie in der folgenden Abbildung sichtbar sein:

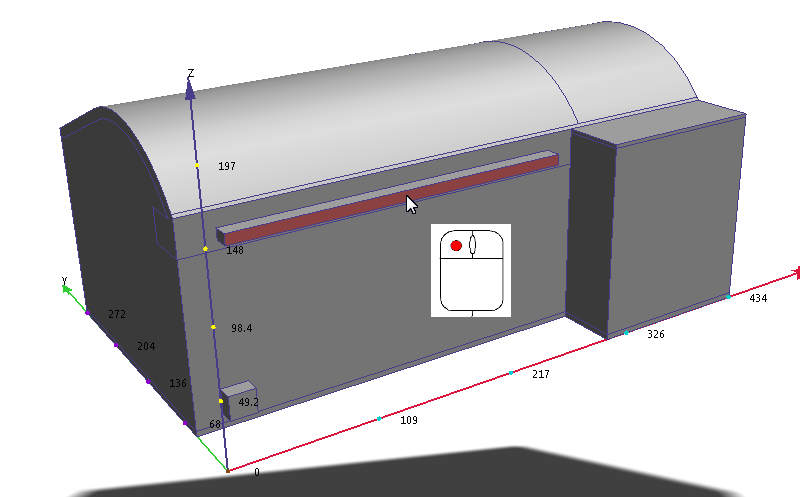

4. Klicken Sie mit der linken Maustaste auf die Luftzuführungsfläche.
5. Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:

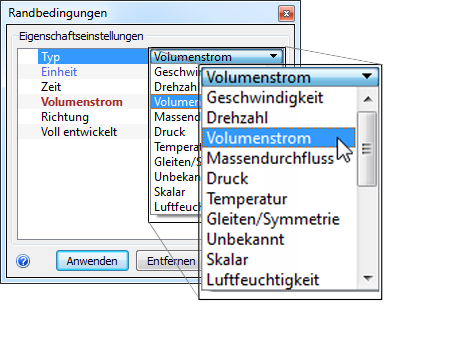

6. Wählen Sie Volumenstrom in der Zeile Typ.

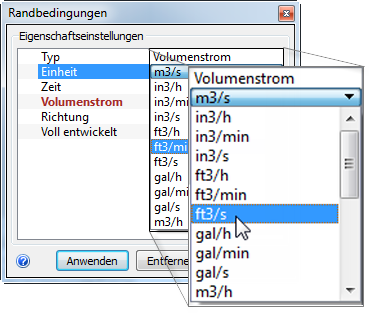

7. Wählen Sie in der Zeile Einheit den Eintrag ft3/min aus.

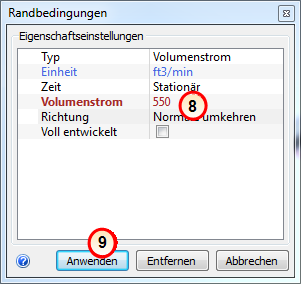

8. Geben Sie in der Zeile Volumenstrom den Wert 550 ein.
9. Klicken Sie auf Anwenden.

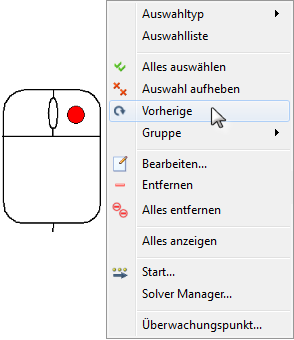

10. Klicken Sie mit der rechten Maustaste außerhalb des Modells, und wählen Sie Vorherige.

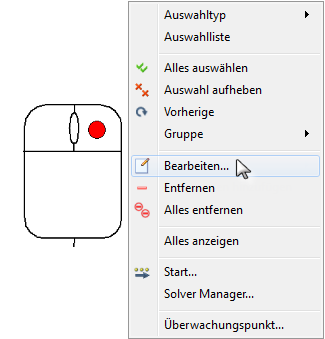

11. Klicken Sie mit der rechten Maustaste auf eine Stelle in der Nähe des Modells, und wählen Sie Bearbeiten....

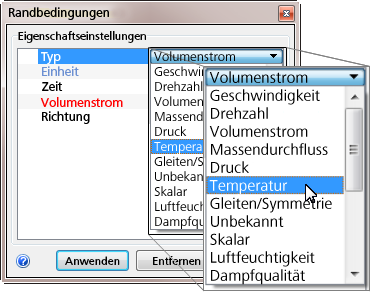

12. Wählen Sie Temperatur in der Zeile Typ.

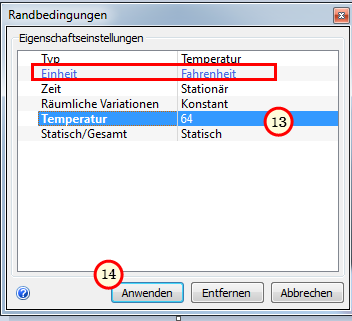

13. Für Einheiten muss Fahrenheit eingestellt sein. Geben Sie in der Zeile Temperatur den Wert 64 ein.
14. Klicken Sie auf Anwenden.
So sollte das Ergebnis aussehen...

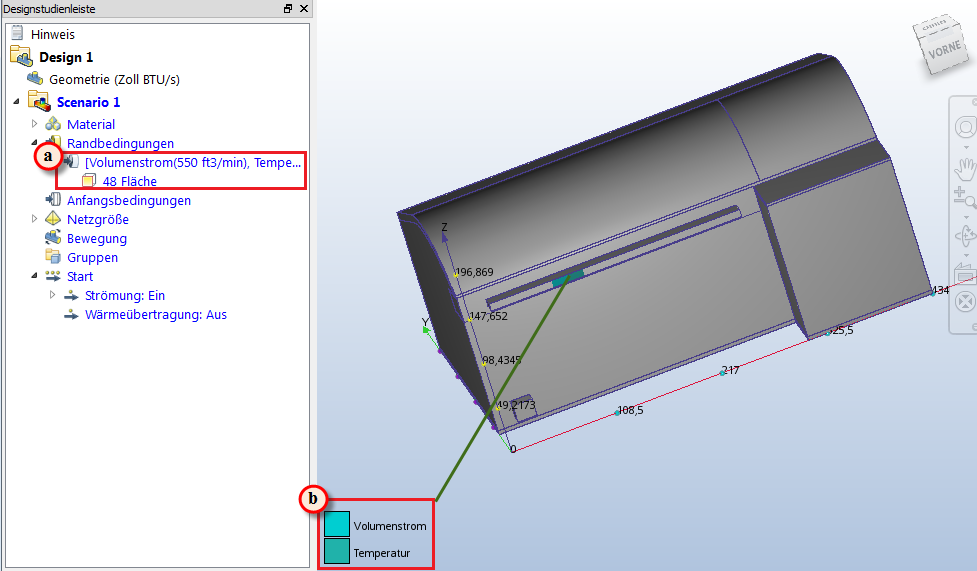

15. Um zu überprüfen, ob die beiden Randbedingungen korrekt auf die Luftzuführung angewendet wurden, überprüfen Sie die Designstudienleiste und die Farbstreifen auf der Luftzuführungsfläche:
- a. Überprüfen Sie in der Designstudienleiste die Werte beider Randbedingungen für die Luftzuführungsfläche. (Sie müssen möglicherweise den rechten Rand der Designstudienleiste ziehen, damit beide Randbedingungen sichtbar sind.)
- b. Die beiden Streifen auf der Einlassfläche müssen den Randbedingungstypen in der Legende entsprechen.
