Randbedingungen mittels Vorlage zuweisen

Mit dieser Prozedur weisen Sie Randbedingungen aus einer vorhandenen Vorlage zu.

Klicken Sie auf Randbedingungen auf der Registerkarte Konfiguration:

Anmerkung: Die einfachste Methode zur Zuweisung von Randbedingungen einer Vorlage ist, sie direkt auf das Modell zu ziehen.

Anmerkung: Flächen können ausgewählt werden, wenn Sie ihnen Einstellungen zuweisen. Wählen Sie Flächen ab, bevor Sie die nächste Randbedingung zuweisen. Ausgewählte Objekte werden in der Auswahlliste angezeigt. Um die Liste anzuzeigen, klicken Sie im Schnellzugriff-Werkzeugkasten auf Auswahlliste:

Erweitern Sie den Zweig "Randbedingungen" der Designstudienleiste.

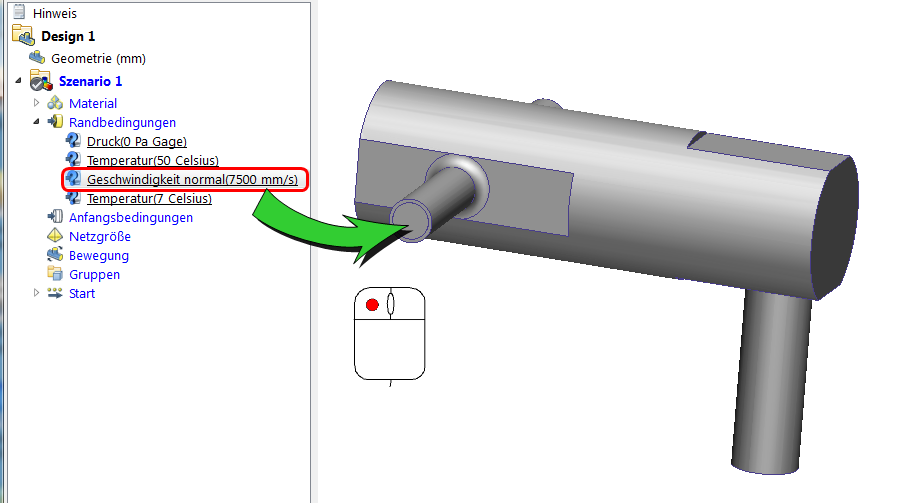

Klicken Sie mit der linken Maustaste auf die Randbedingung "Geschwindigkeit", und ziehen Sie sie auf einen der Einlässe:

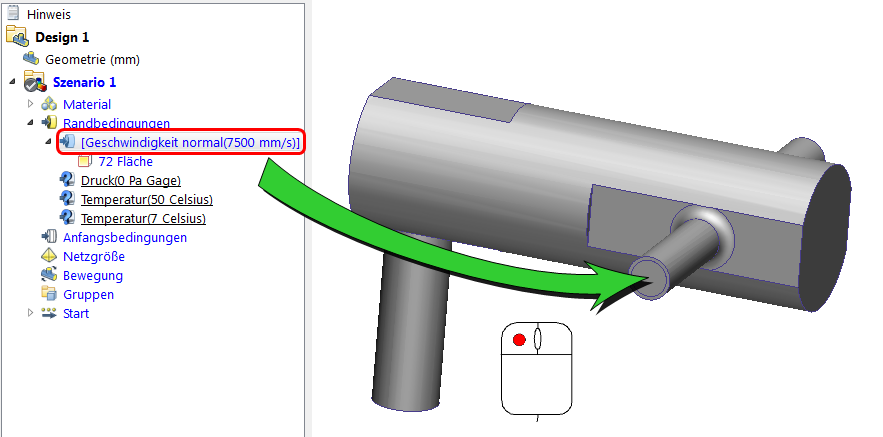

Klicken Sie mit der linken Maustaste auf die Randbedingung "Geschwindigkeit", und ziehen Sie sie auf den anderen Einlass:

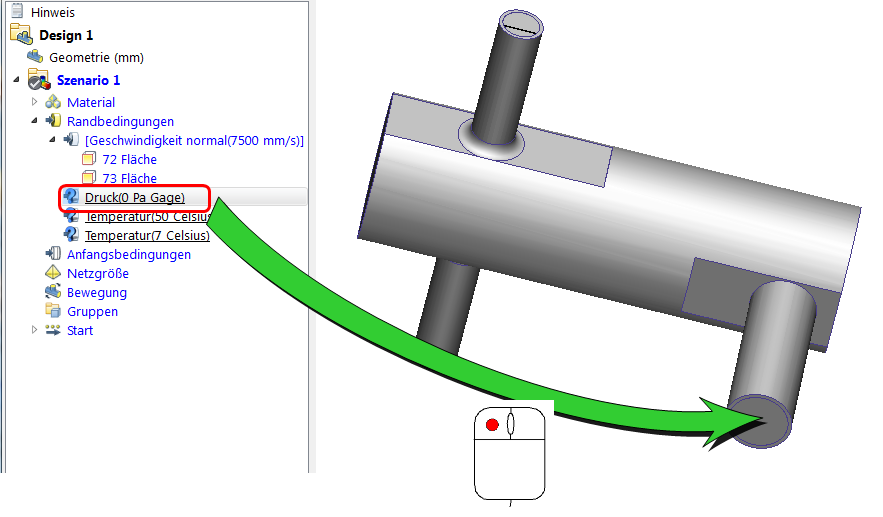

Klicken Sie mit der linken Maustaste auf die Randbedingung "Druck", und ziehen Sie sie auf die Auslassfläche:

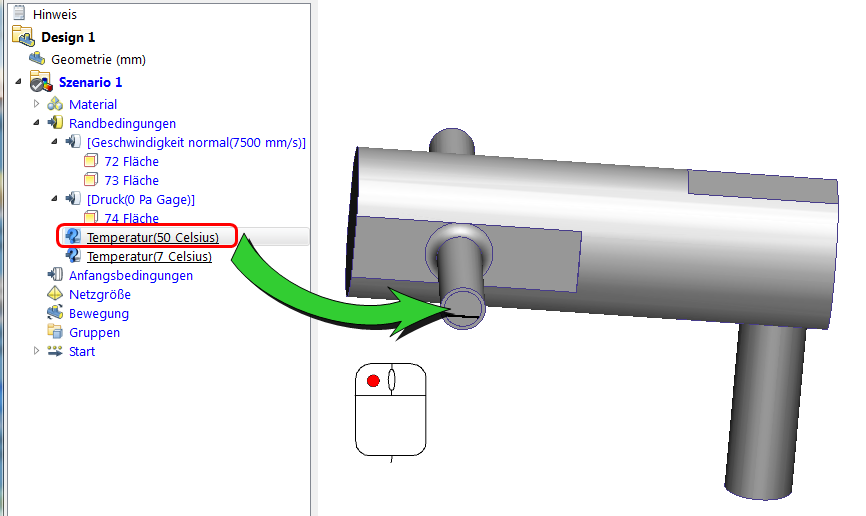

Klicken Sie mit der linken Maustaste auf die Randbedingung "Temperatur (50° Celsius)", und ziehen Sie sie auf den Heißwassereinlass:

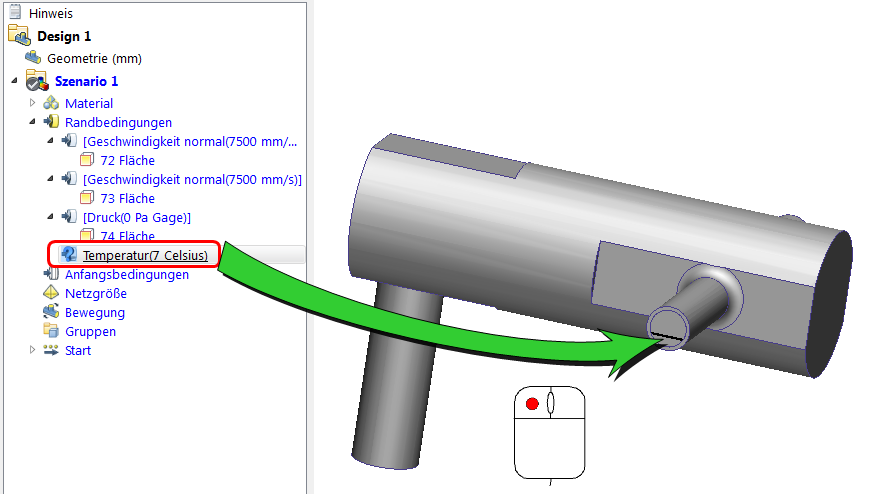

Klicken Sie mit der linken Maustaste auf die Randbedingung "Temperatur (7° Celsius)", und ziehen Sie sie auf den Kaltwassereinlass:
