Utilice este procedimiento para crear una rejilla de techo dentro de una polilínea cerrada o de un objeto de espacio. Si una rejilla de techo está colocada dentro de un espacio, la rejilla se crea a la altura del techo del espacio.
- Abra la paleta de herramientas que contenga la rejilla de techo que desee usar, y seleccione la herramienta.
(Es posible que necesite desplazarse hacia abajo para ver la herramienta.)
- En la paleta Propiedades, expanda Básicas y, a continuación, General.
- Seleccione el parámetro Contorno.
- Pulse Seleccionar objetos y designe un espacio o una polilínea cerrada existente en el dibujo.
- Especifique un punto de inserción en el dibujo. Nota: El punto de inserción de la rejilla de techo coincide con la esquina inferior izquierda de ésta si la rotación está establecida en 0 grados.
- Para indicar el tamaño global de la rejilla, arrastre el cursor hasta el tamaño deseado y pulse una vez.
Arrastre el cursor a lo largo del eje X para especificar el número de huecos a lo largo de la dirección X, y arrástrelo a lo largo del eje Y para especificar el número de huecos a lo largo de la dirección Y.
- Especifique el ángulo de rotación de la rejilla y pulse INTRO.
Esta rejilla sólo se visualiza dentro del espacio o de la polilínea cerrada.

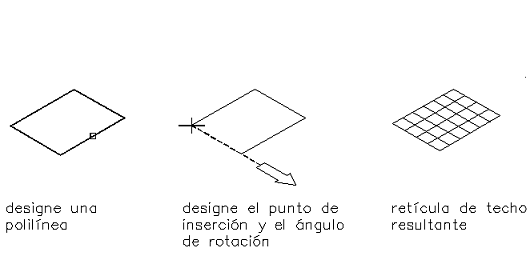

Creación de una rejilla de techo a partir de una polilínea
Nota: En algunas plantillas, el objeto de rejilla de techo está desactivado en varias vistas en planta. En cambio, se muestra en la mayoría de las vistas de modelo; por ello, si en la vista superior no ve la rejilla, cambie a una vista de modelo para asegurarse de que existe.
