Puede cambiar la posición de un objeto anclado respecto a la curva en las direcciones X, Y y Z. También puede girar y voltear el objeto alrededor de sus ejes.
Nota: La colocación de bloques multivista supone que el punto de inserción de éstos es el punto medio.
- Pulse dos veces en el objeto anclado.
- En la paleta Propiedades, expanda Básicas
Ubicación en curva. Consejo: También puede acceder a comandos para cambiar la posición del objeto anclado desde el menú contextual. Seleccione el objeto anclado, pulse con el botón derecho y elija Anclaje en curva. En el submenú, elija el comando deseado para manipular el objeto anclado en relación con su curva de anclaje. - Seleccione Anclaje.
- Cambie la posición a lo largo del eje X:
Si desea... Entonces... cambiar el punto de referencia X en la curva en Desde, seleccione Inicio de curva, Punto medio de curva o Fin de curva. especificar la distancia X entre el punto de referencia en la curva y el objeto anclado escriba un valor en Distancia. seleccionar el punto en el objeto anclado desde donde se mide la distancia X a la curva en Hasta, seleccione Borde inicial del objeto, Centro del objeto o Borde final del objeto.

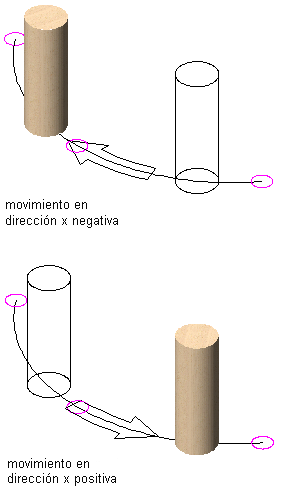

Desplazamiento de un objeto a lo largo de una curva de diseño en la dirección X
- Cambie la posición a lo largo del eje Y:
Si desea... Entonces... cambiar el punto de referencia Y en la curva en Desde, seleccione Borde izquierdo de anchura de curva, Centro de anchura de curva o Borde derecho de anchura de curva. especificar la distancia Y entre el punto de referencia en la curva y el objeto anclado escriba un valor en Distancia. seleccionar el punto en el objeto anclado desde donde se mide la distancia Y a la curva en Hasta, seleccione Parte frontal del objeto, Centro del objeto o Parte posterior del objeto.

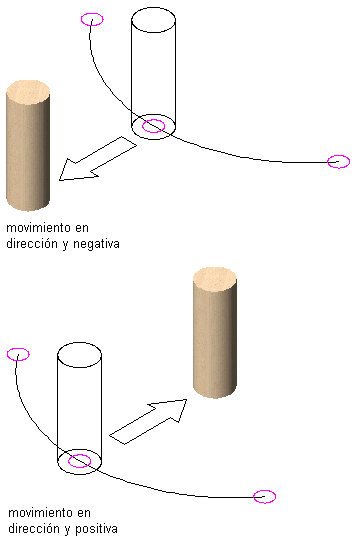

Desplazamiento de un objeto a lo largo de una curva de diseño en la dirección Y
- Cambie la posición a lo largo del eje Z (vertical):
Si desea... Entonces… cambiar el punto de referencia Z en la curva en Desde, seleccione Parte inferior de altura de curva, Centro de altura de curva o Parte superior de altura de curva. especificar la distancia Z entre el punto de referencia en la curva y el objeto anclado escriba un valor en Distancia. seleccionar el punto en el objeto anclado desde donde se mide la distancia Z a la curva en Hasta, seleccione Parte inferior del objeto, Centro del objeto o Parte superior del objeto.

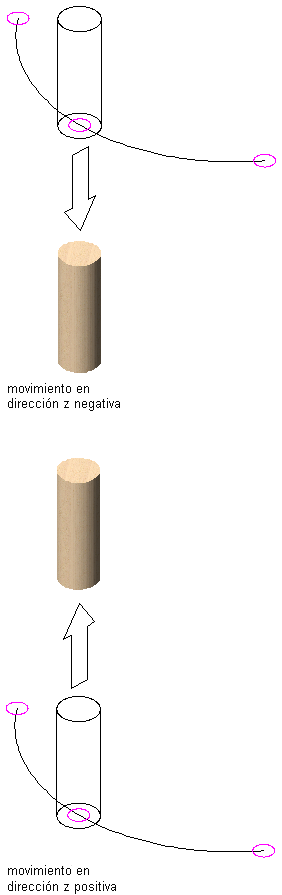

Desplazamiento de un objeto a lo largo de una curva de diseño en la dirección Z
- Para cambiar la rotación del objeto anclado, escriba los valores correspondientes a la rotación de los ejes X y Z.
- Para voltear el objeto alrededor de uno de sus ejes, seleccione Voltear X, Voltear Y o Voltear Z.
- Pulse Aceptar.
