Inserta un marcador de destino de entrada/salida en la línea.
Buscar
Comando:
AEFANINDEST

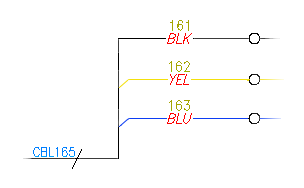

Muestra los marcadores de origen y de destino en los distintos cables de una manguera, pero muestra los cables que se combinan para formar la manguera.
Permite utilizar un conjunto de símbolos de destino/origen en línea que siguen el formato de denominación de ha#s?_inline.dwg and ha#d?_inline.dwg where # = número de estilo y ? = 1,2,3,4 número de orientación (del mismo modo que las flechas de origen/destino existentes). La ejecución de nuevos comandos permite insertar símbolos de marcador de origen en línea y cambiar el cable conectado en el lado de entrada a una capa que no sea de cable. La inserción de marcadores en línea de destino coincidentes en el extremo de salida tiene el mismo resultado. Cambia los cables comunes conectados del lado de salida a una capa que no contiene cables. Mantiene los segmentos individuales en el lado opuesto del marcador en la capa de cable original. Mediante la actualización de origen/destino o el comando Números de cable automáticos de Conjunto de herramientas AutoCAD Electrical, se realiza a continuación una anotación de coincidencia, tanto si la entrada y la salida se encuentran en el mismo dibujo como si están en dibujos distintos.
|
Estilo de marcador de destino |
Permite especificar el estilo del marcador de destino. Algunas opciones son: Sólido (núm./desc. de cable) Corte (nº cable: espacio pequeño/descr.), Corte (espacio mediano/desc.) y Corte (espacio ancho/desc.). |
|
Orientación de conexión de cables |
Permite especificar la orientación de los marcadores. Las opciones son: arriba, abajo, derecha o izquierda. |
