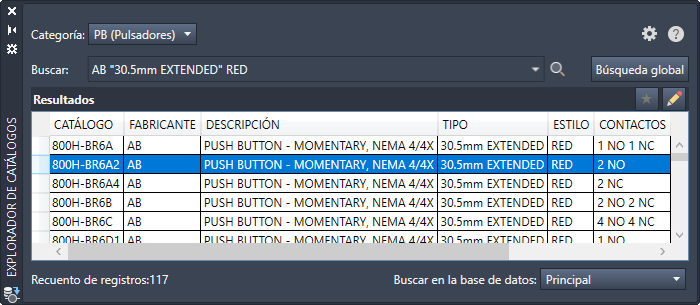

Explorador de catálogos

Insertar un componente de la base de datos de catálogo, asignar un valor de catálogo a un componente o editar la base de datos de catálogo.

 Comando:  AECATALOGOPEN

Lista de opciones

Se muestran las siguientes opciones.

Categoría

Permite seleccionar la tabla de catálogo para realizar la búsqueda.

La categoría está preseleccionado cuando:
  • Se usa el navegador en el modo de búsqueda para asignar el valor de catálogo a un componente. La categoría se basa en el componente seleccionado.
  • El proyecto se establece en Usar siempre tabla MISC_CAT.
Buscar
Permite especificar los criterios de búsqueda. La búsqueda se realiza solo en los campos que aparecen en el explorador. Se presupone la operación AND. Se admite el uso de las expresiones OR y "frase exacta".
Ejemplos:
  • Rojo iluminado: muestra los registros que contienen ambos términos "rojo" e "iluminado" en cualquiera de los campos mostrados, pero no necesariamente juntos.
  • Rojo OR iluminado: muestra los registros con los términos "rojo" o "iluminado" en cualquiera de los campos mostrados.
  • "Rojo iluminado": muestra los registros con la frase exacta en cualquiera de los campos mostrados.

A medida que se escribe el texto de búsqueda, los nombres de los fabricantes y las búsquedas anteriores que coincidan con el texto de búsqueda se muestran en una lista desplegable.

Nota: Los elementos de subensamblaje, según los define un valor LISTAENSAMB, no se incluyen en los resultados de la búsqueda. Utilice el modo de edición del Explorador de catálogos para visualizar y editar los elementos de subensamblaje.
Permite realizar la búsqueda en función del texto de búsqueda.
Búsqueda global

Permite abrir el cuadro de diálogo Búsqueda global en el catálogo, en el que se pueden visualizar los resultados de la búsqueda de los valores de catálogo.

Haga clic en Búsqueda global para buscar valores de catálogo, fabricante o código de ensamblaje específicos en diferentes tablas de familia. Por ejemplo, el registro del Pulsador iluminado puede resultar común en las tablas PB (pulsadores) y LT (luces, luces piloto). Gracias a esta función, puede comprobar si un registro ya existe, de este modo se impide una entrada duplicada.

Ejemplos:
  • TP40DA ABB: muestra los registros que contienen tanto TP40DA como ABB en los campos CATÁLOGO, FABRICANTE y CÓDIGO ENSAMBLAJE, pero no necesariamente juntos
  • SCHNEIDER OR EATON: muestra los registros con SCHNEIDER o EATON en los campos CATÁLOGO, FABRICANTE y CÓDIGO ENSAMBLAJE
  • "140-CMN-2500": muestra los registros con la frase exacta en los campos CATÁLOGO, FABRICANTE y CÓDIGO ENSAMBLAJE
Nota: Los elementos del subensamblaje, según los define un valor LISTAENSAMB, se incluyen en los resultados de la búsqueda. Los resultados de la búsqueda global se basan en los registros de las columnas CATÁLOGO, FABRICANTE y CÓDIGO ENSAMBLAJE.

Muestra las entradas de catálogo que se han añadido previamente a la lista de favoritos de la categoría activa.

Cambia al modo de edición, que permite añadir entradas de catálogo y editar las existentes.

Buscar en la base de datos
Controla cuál es la base de datos activa: la principal o la secundaria. Si no hay ninguna base de datos secundaria definida para el proyecto activo, la opción Secundaria aparece desactivada.
Encabezamiento de columna
Ordena los resultados en función de los valores de la columna seleccionada.

Menú contextual del encabezamiento de columna

Haga clic con el botón derecho en cualquier encabezamiento de columna de la sección de resultados para visualizar el menú contextual.

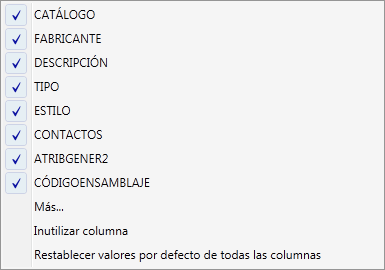

Lista de etiquetas de columna
Controla la visibilidad de la columna.
Más
Muestra el cuadro de diálogo Columnas que mostrar, en el que se puede modificar la visibilidad de todas las columnas de la tabla de base de datos que se está visualizando.
Inutilizar/Reutilizar columna
Inutiliza una columna; de modo que, al desplazarse, todas las columnas situadas a la izquierda de la columna inutilizada permanecen visibles.
Restablecer valores por defecto de todas las columnas
Revierte todos los cambios realizados a las columnas, incluidos los de tamaño, orden y visibilidad.

Solo en el modo de inserción

Seleccione un registro en el panel de resultados para abrir el submenú de modo de inserción.

Imágenes de símbolos
Las imágenes de los símbolos asociados al catálogo se muestran en el submenú. Haga clic para insertar el bloque.

Además de los bloques, el Explorador de catálogos admite la asociación de comandos seleccionados en el menú de símbolos. Los siguientes símbolos indican que un comando está asociado al valor de catálogo:

  • : comando de símbolo bipolar
  • : comando de símbolo tripolar
  • : comando de módulo de PLC paramétrico
  • : comando personalizado para insertar un símbolo
Abre el menú de símbolos en el que se puede seleccionar el símbolo que desee insertar.
Abre el cuadro de diálogo Comprobación de la lista de materiales, donde puede visualizar los detalles para el catálogo principal y todos los elementos de subensamblaje asociados.
Muestra la dirección URL o el documento asociado al registro, según se define en el campo Enlace web.
Añade el registro a la lista de favoritos de la categoría activa. Se hace visible en el submenú cuando el registro seleccionado no está en la lista de favoritos.
Elimina el registro en la lista de favoritos de la categoría activa. Se hace visible en el submenú cuando el registro seleccionado está en la lista de favoritos.

Solo en el modo de edición

Confirma las ediciones realizadas en la base de datos de catálogo.

Cancela las ediciones para que no se escriban en la base de datos de catálogo.

Menú contextual del modo de edición

Haga clic con el botón derecho en un registro de catálogo del panel de resultados para abrir el menú contextual.

Cortar, Copiar, Pegar
Corta o copia las celdas seleccionadas. Pega el contenido cortado o copiado previamente.
Copiar fila
Copia las filas de todas las celdas seleccionadas.
Pegar fila
Pega una fila copiada previamente al final.
Suprimir fila
Suprime las filas de todas las celdas seleccionadas.
Enlace web
Muestra la dirección URL o el documento asociado al registro, según se define en el campo Enlace web.
Detalles de ensamblaje
Abre el cuadro de diálogo Comprobación de la lista de materiales, donde puede visualizar los detalles para el catálogo principal y todos los elementos de subensamblaje asociados.

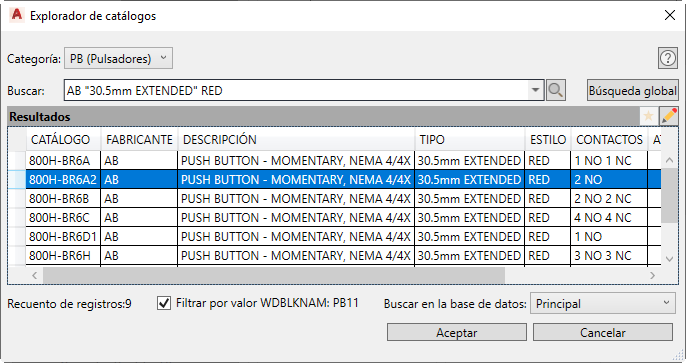

Solo modo de búsqueda

Si se selecciona la búsqueda en el catálogo en uno de los cuadros de diálogo Insertar/editar, el Explorador de catálogos se abrirá en el modo de búsqueda.

Filtrar por valor WDBLKNAM

Cuando se selecciona:

  • En la lista de resultados se incluyen los registros que contienen un valor WDBLKNAM que coincide con el nombre del bloque de símbolos.
    Nota: Si el primer carácter del nombre de símbolo es "H" o "V", se omitirá en la coincidencia de WDBLKNAM. Por ejemplo, el nombre de símbolo HLT1G.DWG coincide con el valor WDBLKNAM del campo "LT1G".
  • Los registros que contienen un valor WDBLKNAM en blanco se incluyen en la lista de resultados.

Menú contextual del panel de resultados

Haga clic con el botón derecho en un registro de catálogo del panel de resultados para abrir el menú contextual.

Añadir a Favoritos
Añade el registro a la lista de favoritos de la categoría activa. Se hace visible en el submenú cuando el registro seleccionado no está en la lista de favoritos.
Eliminar de Favoritos
Elimina el registro en la lista de favoritos de la categoría activa. Se hace visible en el submenú cuando el registro seleccionado está en la lista de favoritos.
Enlace web
Muestra la dirección URL o el documento asociado al registro, según se define en el campo Enlace web.
Detalles de ensamblaje
Abre el cuadro de diálogo Comprobación de la lista de materiales, donde puede visualizar los detalles para el catálogo principal y todos los elementos de subensamblaje asociados.
