Revisión eléctrica
Utilice esta herramienta para identificar y solucionar algunos tipos de problemas relacionados con componentes y cables. El informe incluye los siguientes tipos de problemas:
- Extremos de cable no conectados a ningún elemento
- Números de cable ausentes o duplicados
- Componentes, bornas, valores de polo, cables y colores de cable de manguera duplicados
- Componentes con atributos de conexión de cables, pero sin cables conectados
- Componentes sin un valor de catálogo
- Contactos secundarios no relacionados con un componente principal
- Componentes del mismo equipotencial en categorías diferentes. Por ejemplo, un símbolo unifilar conectado a un símbolo de esquema.
Con este informe, puede realizar lo siguiente:
- Ver los errores de todo el proyecto o solo el dibujo activo
- Ver el número total de errores
- Ver cada ficha que contiene errores, como se indica mediante

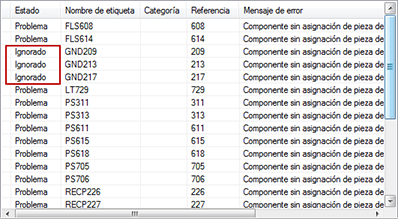

- Definir el estado de los errores en Ignorado o Problema
- Ocultar todos los errores definidos en Ignorado
- Navegar a errores concretos para verlos y corregirlos
- Exportar el informe completo o solo una ficha a un archivo de texto
- Imprimir los errores en una sola ficha
Existen algunos aspectos a tener en cuenta sobre los errores marcados como ignorados:

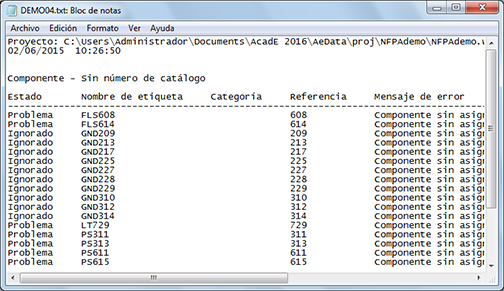

- Si desea exportar o imprimir los resultados de la revisión, los errores ignorados se incluyen y se indican en la columna Estado.
- El estado de los errores se guarda para cada usuario, no para el proyecto. Si otro usuario ejecuta Revisión eléctrica en el mismo proyecto, el estado de cada error se define por defecto en Problema.
Acerca del archivo .wdn
El archivo .wdn es un archivo de texto que Revisión eléctrica utiliza específicamente para revisar bornas. Los números de borna de este archivo no se muestran como duplicados. Se pueden utilizar caracteres comodín para excluir un grupo de bornas de la comprobación de duplicación. Se utilizan la convención de denominación y la secuencia de búsqueda siguientes:
- <nombre de proyecto>.WDN, ubicado en la misma carpeta que el archivo .wdp del proyecto activo
- DEFAULT.WDN, ubicado en la misma carpeta que el archivo .wdp del proyecto activo
- DEFAULT.WDN, ubicado en la carpeta del proyecto por defecto, C:\Users\{nombre de usuario}\Documentos\Acade {versión}\AeData\Proj
El archivo .wdn por defecto contiene los filtros de número de borna GND*, PE y E.
Comprobación de errores en tiempo real
El programa comprueba los números de cable y las designaciones de referencia de componentes de esquema duplicados durante el proceso de edición o inserción. Es posible mostrar la advertencia en tiempo real. La comprobación de errores en tiempo real está activada por defecto en Propiedades del proyecto
ficha Parámetros del proyecto.
Si introduce un número de cable/etiqueta de componente existente durante el proceso de inserción/edición, aparecerá un cuadro de diálogo de advertencia. De este modo, se advierte de la duplicación y se sugieren nombres de etiquetas alternativos en función del formato definido por el usuario. Tiene la opción de utilizar la etiqueta duplicada o la etiqueta nueva sugerida (o puede escribir una etiqueta nueva).
Tanto si se selecciona mostrar el cuadro de diálogo de advertencia en tiempo real como si no, se creará un archivo de registro de errores para cada proyecto. El archivo de registro se denomina <nombre_proyecto>_error.log y se guarda en la carpeta de usuario.
Comprobación de errores de cable
La utilidad Comprobar/reparar punteros de abertura permite verificar que los punteros de datos extendidos invisibles de ambos lados de un espacio/salto de cable sean válidos. De lo contrario, se establecen los punteros adecuados.
La utilidad Comprobar/rastrear cable soluciona problemas con cables no conectados o cortocircuitados y con punteros abertura de la intersección del cable.
La herramienta Revisión del dibujo detecta y corrige los problemas relacionados con cables y números de cable, y muestra un informe. Esta herramienta puede:
- Reparar punteros de espacio de intersección de cables no válidos
- Limpiar punteros de etiqueta de número de cable y color/calibre no válidos
- Localizar y borrar cables de longitud cero
- Buscar y borrar los números de cable que no están asociados con un cable

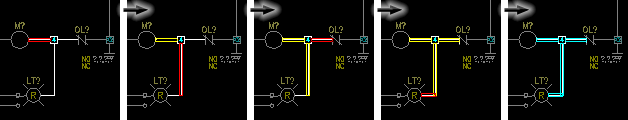

- Puede mostrar todos los segmentos de cable válidos de forma que cada uno se indique en gráficos temporales.
