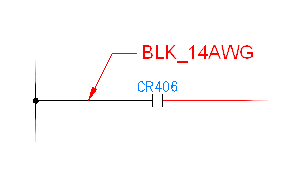

Cuando se selecciona un cable para etiquetarlo, Conjunto de herramientas AutoCAD Electrical lee el nombre de capa del cable, recupera la etiqueta de texto coincidente y la inserta como etiqueta/directriz en el dibujo. La etiqueta de color/calibre de cable resultante se revisa automáticamente si se cambia la capa de cables de un cable etiquetado.
En Configurar, defina la cadena de texto de color/calibre por defecto, el tamaño de texto, de flecha y de espacio, y el tipo de flecha de las directrices y las etiquetas de cable. En el cuadro de diálogo Crear/editar tipo de cable, añada nuevos nombres de capas de cable.
El archivo de asignaciones es un archivo de texto ASCII con una extensión ".wdw". Se hace referencia al archivo de asignaciones por defecto, default.wdw, si no se encuentra un archivo .wdw específico del proyecto. El archivo de asignaciones muestra todos los nombres de capas de cables seguidos del texto de la etiqueta de color/calibre de cable que se asignará a la capa de cables.
Puede configurar o editar fácilmente estas etiquetas. Seleccione la herramienta de color/calibre de cable y seleccione Configurar para mostrar el cuadro de diálogo de configuración. Todos los nombres de capa válidos del dibujo actual se enumeran en la lista de la parte superior del cuadro de diálogo junto con las etiquetas coincidentes que se encuentren en el archivo ".wdw" (si existe). Seleccione un nombre de capa y escriba la etiqueta que desee asociarle. Utilice el carácter "|" para activar un corte de línea en el texto de la etiqueta. Por ejemplo, "RED_14_THHN:RED|AWG#14" hace que las etiquetas de cable de la capa "RED_14_THHN" aparezcan como etiquetas de dos líneas: "RED" y "AWG#14". Las entradas del usuario se guardan en el archivo ".wdw" para una referencia instantánea al insertar las etiquetas de color/calibre de cable.
Acerca de las directrices de cable automáticas
Conjunto de herramientas AutoCAD Electrical coloca números de cable en las directrices cuando determina que el texto del número de cable tropieza con algo (no comprueba si la propia directriz choca con algo). Conjunto de herramientas AutoCAD Electrical realiza primero las comprobaciones de 15 pasos en dirección ascendente. Si esto falla, comprueba 15 pasos en dirección descendente. Si esto falla, prueba en ángulos de aproximadamente 60 grados. Si todas las comprobaciones fallan, coloca el número de cable donde se disponía a insertarlo originalmente. Todo este proceso tarda solo una fracción de segundo.
Las comprobaciones de directrices se activan cuando los números de cable se insertan o vuelven a centrarse debido a una operación DESPLAZAMIENTO RÁPIDO adyacente. Si se desplaza rápidamente un componente y el resultado es espacio suficiente para que un número de cable de una directriz pueda estar sin la directriz, Conjunto de herramientas AutoCAD Electrical eliminará automáticamente la directriz y colocará el número de cable justo encima del cable.
