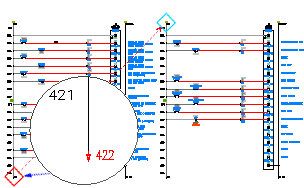

Permite insertar una flecha de señal de origen de cable y transferir su número de cable a equipotenciales de destino.
BuscarEl número de cable de un equipotencial con flechas de origen se copia en todos los equipotenciales con flechas de destino asociados. Escriba un código mediante un número, palabra o frase únicos con un máximo de 32 caracteres para enlazar el equipotencial de origen con todos los equipotenciales de destino de forma interna.
Al actualizar el código de señal en una de las flechas de origen, se actualizan las flechas de origen y destino con el mismo código de señal en cualquier dibujo.
Código |
Permite especificar el código de la señal de origen. |
Usar |
Permite insertar el valor especificado en el cuadro de código. |
Descripción |
Permite especificar la descripción de la señal de origen. |
Valores por defecto |
Permite abrir un archivo de texto, WDSRCDST.WDD, desde el que se puede realizar una selección en una lista de descripciones estándar. |
Recientes |
Muestra una lista de selección de los códigos utilizados en esta sesión. |
Dibujo |
Muestra una lista de selección de los códigos utilizados en el dibujo activo. |
Proyecto |
Muestra una lista de selección de los códigos utilizados en el proyecto activo. |
Buscar |
Sigue el equipotencial seleccionado en búsqueda de una flecha destino en el otro extremo. Si la encuentra, su código de señal se muestra en el cuadro de código. |
Designar |
Permite cerrar temporalmente el cuadro de diálogo para que pueda seleccionar una red de cables existente. Si se encuentra una flecha de destino existente, su código de señal se muestra en el cuadro de código. |
Estilo de flecha de señal |
Permite especificar el estilo de flecha que se va a utilizar para la señal de origen. |
Aceptar |
Permite cerrar el cuadro de diálogo y actualizar las flechas de destino asociadas. |
