Paleta de bloques

Permite acceder a los bloques del dibujo actual, los usados recientemente o las bibliotecas de bloques, así como insertarlos.

CONTENIDOS (comando)

Conjunto de herramientas: ficha Dibujo > grupo Bloque > Paleta de bloques.

Menú: Ventana > Bloques.

Lista de opciones

Se muestran las siguientes opciones.

Barra de herramientas

Muestra los bloques del dibujo actual.
Muestra los bloques insertados o creados recientemente. La lista reciente se mantiene en todos los dibujos y sesiones.
Nota: El nombre de un archivo externo insertado como un bloque incluye un asterisco (*) en la paleta de bloques.

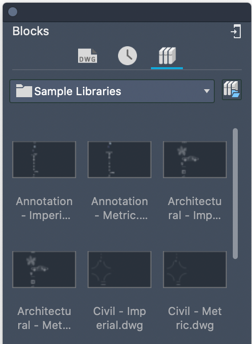

Muestra los bloques de una biblioteca de bloques. Haga clic en Examinar para especificar un archivo de dibujo o una carpeta.

Navegación por las bibliotecas de bloques

Especifique el archivo o la carpeta de almacenamiento en la nube que contiene los bloques. Utilice este método para compartir bloques entre dispositivos. En la paleta, se indica una biblioteca de bloques ubicada en la nube.
Haga doble clic en una subcarpeta para mostrar el contenido de esa carpeta.
Haga clic en Volver a la biblioteca para volver al dibujo o carpeta anterior.
Seleccione Bibliotecas de ejemplo en el menú desplegable para acceder a las bibliotecas de bloques heredadas.

Lista de bloques

Muestra los bloques de la categoría seleccionada. Para introducir un bloque, realice una de las siguientes acciones:

Arrastre y suelte un bloque de la lista.
Haga doble clic en la miniatura de un bloque.
Haga clic con el botón derecho en la miniatura de un bloque y seleccione Insertar en dibujo.
Haga clic en el icono de bloque en la vista del dibujo actual para buscar el archivo DWG que desee insertar.

Nota: Al hacer clic con el botón derecho en la miniatura de un bloque se muestra el menú contextual Bloque, mientras que al hacer clic con el botón derecho en un área vacía de la lista de bloques se muestra el menú contextual Lista de bloques.

Menú contextual Bloque

Las siguientes opciones están disponibles al hacer clic con el botón derecho en la miniatura de un bloque de la lista de bloques:

Insertar en dibujo: inicia la inserción del bloque en el dibujo actual.
Cambiar nombre: cambia el nombre de la definición de bloque en el dibujo actual. Solo está disponible cuando se visualiza la lista de dibujos actual.
Eliminar: elimina el bloque seleccionado de la lista de bloques recientes. Solo está disponible cuando se visualiza la lista de bloques recientes.
Borrar todo: elimina todos los bloques de la lista de bloques recientes. Solo está disponible cuando se visualiza la lista de bloques recientes.
Miniaturas pequeñas: se utilizan miniaturas pequeñas para los bloques de la lista.
Miniaturas medianas: se utilizan miniaturas medianas para los bloques de la lista.
Miniaturas medianas con título: se utilizan miniaturas medianas para los bloques y los nombres de bloque de la lista.
Miniaturas grandes: se utilizan miniaturas grandes para los bloques de la lista.
Miniaturas grandes con título: se utilizan miniaturas grandes para los bloques y los nombres de bloque de la lista.

Menú contextual Lista de bloques

Las siguientes opciones están disponibles al hacer clic con el botón derecho en un área vacía de la lista de bloques:

Miniaturas pequeñas: se utilizan miniaturas pequeñas para los bloques de la lista.
Miniaturas medianas: se utilizan miniaturas medianas para los bloques de la lista.
Miniaturas medianas con título: se utilizan miniaturas medianas para los bloques y los nombres de bloque de la lista.
Miniaturas grandes: se utilizan miniaturas grandes para los bloques de la lista.
Miniaturas grandes con título: se utilizan miniaturas grandes para los bloques y los nombres de bloque de la lista.
Borrar todo: elimina todos los bloques de la lista de bloques recientes. Solo está disponible cuando se visualiza la lista de bloques recientes.

Buscar

Filtra los bloques que se muestran en la lista de bloques. Haga clic en la "X" del cuadro de texto para borrar el filtro actual.

Introduzca una cadena de texto para controlar los bloques que se muestran en la lista de bloques. En la lista de bloques solo se muestran los bloques cuyos nombres contienen la cadena de texto. Los resultados de la búsqueda incluyen los bloques del dibujo actual, los usados recientemente y la biblioteca de bloques activa.

Opciones de inserción

Punto de inserción: Permite determinar el punto de inserción del bloque. Si se ha activado, puede especificar el punto de inserción al insertar el bloque con el dispositivo señalador o mediante la introducción manual de coordenadas. Si se ha desactivado, se utilizan las coordenadas especificadas.
Nota: No se aplica al arrastrar un bloque para colocarlo.

Factor de escala: Determina la escala del bloque que se va a insertar. Si se ha activado, puede especificar los factores de escala en las direcciones X, Y y Z. Si introduce un valor negativo para los factores de escala de X, Y y Z, el bloque se inserta como una imagen simétrica alrededor de ese eje. Si se ha desactivado, se utilizan las escalas especificadas.
Nota: Si se ha activado, los últimos valores introducidos se utilizan al arrastrar un bloque para insertarlo. No se le solicitará la escala.

Rotación: Determina el ángulo de rotación del bloque insertado en el SCP actual. Si se ha activado, puede especificar el ángulo de rotación del bloque con el dispositivo señalador o mediante la introducción de un ángulo. Si se ha desactivado, se utiliza el ángulo de rotación especificado.
Nota: Si se ha activado, los últimos valores introducidos se utilizan al arrastrar un bloque para insertarlo. No se le solicitará la rotación.

Repetir colocación: Determina si se repite automáticamente la inserción del bloque. Si se ha activado, se le solicitarán automáticamente puntos de inserción adicionales hasta que pulse Esc para cancelar el comando. Si se ha desactivado, el bloque especificado se inserta solo una vez.
Nota: No se aplica al arrastrar un bloque para colocarlo.

Descomp: Determina si el bloque se descompone automáticamente en sus objetos componentes al insertarlo.
Nota: No se aplica al arrastrar un bloque para colocarlo.; Si se ha activado esta opción, se anula la asociación de los objetos de componente del bloque y estos se restablecen a sus propiedades originales. Como indicación de que el bloque se descompondrá al insertarse, la vista preliminar del bloque en el cursor se suprime automáticamente. Los objetos que utilizan el color PORBLOQUE aparecen en blanco. Los objetos con el tipo de línea PORBLOQUE utilizan el tipo de línea CONTINUO.; Si se ha desactivado esta opción, se inserta el bloque especificado sin descomponer.
Nota: Solo puede especificar esta opción con un factor de escala uniforme. Si necesita descomponer un bloque con una escala no uniforme, puede hacerlo manualmente con el comando DESCOMP.
