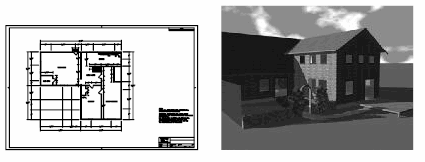

Las imágenes ráster constan de una rejilla rectangular compuesta de pequeños cuadrados o puntos denominados píxeles. La fotografía de una casa, por ejemplo, se compone de una serie de píxeles en color que representan el aspecto de la misma. Las imágenes ráster hacen referencia a los píxeles de una rejilla determinada.
Las imágenes ráster, como muchos otros objetos de dibujo, se pueden copiar, desplazar o delimitar. Puede modificarse una imagen con modos de pinzamientos, ajustar su contraste o delimitar la imagen con un rectángulo o polígono, o bien utilizarla como arista de corte para un recorte.
Entre los formatos de archivo de imagen admitidos por el programa se incluyen los más utilizados en las principales áreas de aplicaciones de imágenes técnicas: gráficos de ordenador, gestión de documentos, ingeniería, cartografía y sistemas de información geográfica (GIS). Las imágenes pueden ser bitonales, grises de 8 bits, en color de 8 bits o en color de 24 bits. Las imágenes con profundidad de color de 16 bits no se admiten.
Varios formatos de archivos de imágenes admiten imágenes con píxeles transparentes. Si se activa la transparencia de la imagen, el programa reconoce los píxeles transparentes y permite que los gráficos del área de dibujo se vean a través de ellos. (en las imágenes bitonales, los píxeles de fondo se tratan como píxeles transparentes). Las imágenes transparentes pueden ser en escala de grises o en color.
Aunque la extensión de archivos se incluye en la tabla siguiente, el formato de archivo viene determinado por el contenido y no por la extensión.
| Formatos de archivo de imagen admitidos | ||
|---|---|---|
| Tipo | Descripción y versiones | Extensión de archivo |
| BMP | Mapa de bits de Windows y OS/2 | .bmp, .dib, .rle |
| CALS-I | Mil-R-Raster I | .gp4, .mil, .rst, .cg4, .cal |
| DDS | Microsoft DirectDraw Surface | .dds |
| DOQ | USGS Digital Orthophoto Quads | .doq |
| ECW | Enhanced Compression Wavelet (Óndicula de compresión mejorada) | .ecw |
| FLIC | Animación FLIC de Autodesk Animator | .flc, .fli |
| GeoSPOT | GeoSPOT (los archivos BIL deben ir acompañados de archivos HDR y PAL con datos de correlación en el mismo directorio) | .bil |
| HDR | Imagen de rango dinámico alto | .hdr |
| IG4 | Image Systems Group 4 | .ig4 |
| JPEG2000 | Norma de compresión basada en Wavelet creada por Joint Photographics Expert Group | jp2, .j2k |
| JFIF o JPEG | Joint Photographics Expert Group | .jpg, .jpeg |
| MrSID | Multiresolution Seamless Image Database | .sid |
| NITF | National Imagery Transmission Format Nota: Los archivos NITF que contienen datos de elevación requieren AutoCAD Raster Design.
|
.nitf |
| OpenEXR | Imagen de rango dinámico alto de Industrial Light & Magic | .exr |
| PCX | Imagen de PC Paintbrush | .pcx |
| PICT | Imagen de Macintosh | .pct |
| PNG | Portable Network Graphic (Gráfico de red portátil) | .png |
| PSD | Documento de Adobe Photoshop | .psd |
| RLC | Run-Length Compressed | .rlc |
| TARGA | Formato de datos basado en ráster de True Vision | .tga |
| TIFF | Formato de archivo de imágenes con identificadores (TIFF). | .tif, .tiff |
