Para modificar las líneas múltiples

Los objetos de líneas múltiples están compuestos de 1 a 16 líneas paralelas, denominadas elementos.

Eliminación de un vértice de una línea múltiple

1. Haga clic en el menú Modificar ObjetoLínea múltiple.
2. Introduzca EV.
3. En el dibujo, precise el vértice que desee eliminar. Pulse Intro.

Creación de una intersección cruzada cerrada

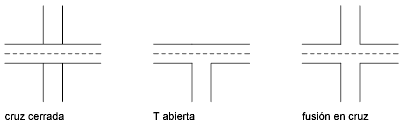

Las líneas múltiples pueden intersecarse en una cruz o en forma de T y las cruces o formas T pueden ser cerradas, abiertas o fusionadas.

1. Haga clic en el menú Modificar ObjetoLínea múltiple.
2. Introduzca CC.
3. Designe la línea múltiple para el primer plano.
4. Designe la línea múltiple para el fondo.

   La intersección se modifica. Puede seguir seleccionando líneas múltiples que se intersequen para modificarlas o pulsar Intro para finalizar el comando.

Uso de comandos habituales de edición con líneas múltiples

Puede utilizar la mayoría de los comandos habituales de edición con líneas múltiples, excepto los siguientes:

• PARTE
• CHAFLAN
• EMPALME
• LONGITUD
• DESFASE

Para realizar estas operaciones, en primer lugar utilice DESCOMP para reemplazar el objeto de líneas múltiples con objetos de línea individuales.

Nota: Si se recorta o alarga un objeto de líneas múltiples, solo el primer objeto de contorno encontrado determinará la forma del extremo de la línea múltiple. Una línea múltiple no puede tener un contorno complejo en su punto final.
