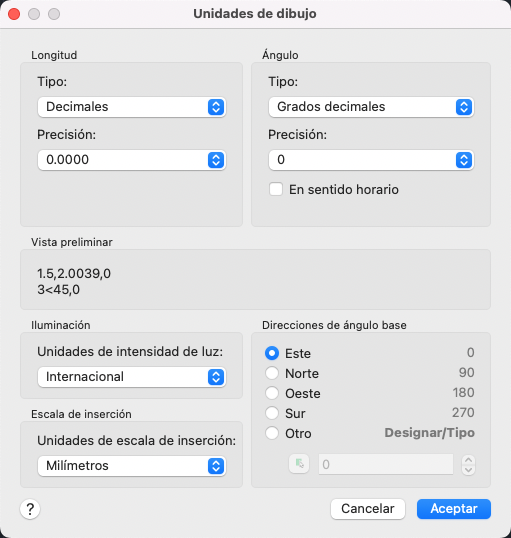

Controla el formato y la precisión mostrados de coordenadas y ángulos.
UNIDADES (comando)
Menú: .
Lista de opciones
Se muestran las siguientes opciones.
Longitud
Determina la unidad de medida actual y la precisión de las unidades actuales.
- Tipo
-
Permite establecer el formato actual de las unidades de medida. Los valores incluyen Pies y pulgadas II, Decimales, Pies y pulgadas I, Fraccionarias y Científicas. Los formatos Pies y pulgadas I y II utilizan pies y pulgadas y consideran que cada unidad de dibujo representa una pulgada. Los demás formatos pueden representar cualquier unidad real.
- Precisión
-
Determina el número de cifras decimales o el tamaño fraccionario que se muestra para las medidas lineales.
Ángulo
Especifica el formato de ángulo actual y la precisión para la visualización del ángulo actual.
- Tipo
-
Define el formato de ángulo actual.
- Precisión
-
Define la precisión de la visualización del ángulo actual.
Se utilizan las siguientes convenciones para las distintas medidas de ángulo: los grados decimales se muestran como números decimales, los grados se indican con el sufijo g en minúscula y los radianes con el sufijo r también en minúscula. El formato grados/minutos/segundos emplea d para los grados, 'para los minutos y " para los segundos; por ejemplo:
123d45'56.7"
Las unidades topográficas muestran los ángulos como direcciones, utilizando N o S para norte o sur, grados/minutos/segundos para indicar lo que difiere el ángulo del norte o del sur hacia el este o el oeste, y E u O para este u oeste, como se indica en el ejemplo siguiente:
N 45d0'0" E
El ángulo es siempre inferior a 90 grados y se muestra con el formato grados/minutos/segundos. Si el ángulo corresponde exactamente con norte, sur, este u oeste, sólo aparece una letra que representa el punto apropiado de la brújula.
- En el sentido horario
-
Calcula los ángulos positivos en el sentido de las hojas del reloj. La dirección establecida por defecto para los ángulos positivos es en sentido contrario a las agujas del reloj.
Cuando se solicita un ángulo, se puede señalar la dirección deseada o introducir un ángulo independientemente del parámetro especificado en la opción En el sentido horario.
Vista preliminar
Muestra un ejemplo de los parámetros actuales para las unidades y los ángulos.
Iluminación
Determina la unidad de medida para la intensidad de luces fotométricas en el dibujo actual. Las luces fotométricas utilizan la escala de inserción para determinar las unidades utilizadas en la renderización, por lo que la escala de inserción se establece en un estilo de unidad distinto a Sin unidad.
Escala de inserción
Controla la unidad de medida de los bloques y dibujos que se insertan en el dibujo actual. Durante la inserción, se ajustará la escala de los bloques o dibujos creados con unidades distintas de las especificadas en esta opción. La escala de inserción es la relación entre las unidades del bloque o dibujo y las unidades utilizadas en el dibujo actual. Si se selecciona Sin unidad, el bloque se insertará sin ajustar su escala para que coincida con las unidades especificadas.
Orientaciones del ángulo base
Establece la dirección del ángulo cero. Estas opciones afectan a la introducción de ángulos, al formato de visualización y a la introducción de coordenadas polares, cilíndricas y esféricas.
- Este
-
Determina la dirección Este de la brújula (por defecto).
- Norte
-
Determina la dirección Norte de la brújula.
- Oeste
-
Determina la dirección Oeste de la brújula.
- Sur
-
Determina la dirección Sur de la brújula.
- Otro
-
Determina una dirección distinta de los puntos de la brújula.
- Ángulo
-
Precisa un valor para el ángulo cero cuando está seleccionada la opción Otro.
- Botón Designe un ángulo
-
Define el ángulo cero en el área gráfica basándose en el ángulo de una línea imaginaria que conecta dos puntos cualesquiera designados mediante el dispositivo señalador.
