Crea una polilínea 2D, un único objeto que se compone de segmentos de línea y arco.
Métodos de acceso
Conjunto de herramientas: .
Menú: .
Se muestran las siguientes solicitudes.
- Precise punto inicial
- Define el punto inicial de la polilínea.
- Un marcador temporal con forma de signo más se muestra en el primer punto.
- Al pulsar Intro se inicia una nueva polilínea desde el último punto final especificado en la creación de una polilínea, una línea o un arco.
- Precise punto siguiente
-

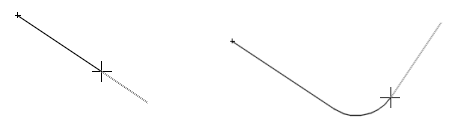

- Si se especifica un segundo punto, se dibujan segmentos rectos.

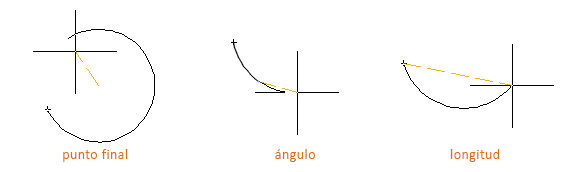

- Si se escribe a (Arco), se crean segmentos de arco.
Solicitudes comunes a los segmentos de línea y arco

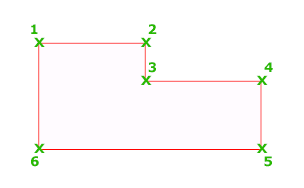

- Cerrar
- Conecta el primer y el último segmento para crear una polilínea cerrada.
- Mitad grosor
- Permite especificar la anchura desde el centro de segmento grueso a una arista.
- Anchura
- Permite especificar el grosor del segmento siguiente.
Algunos aspectos que se deben tener en cuenta al definir la mitad del grosor o el grosor de una polilínea.
- El grosor inicial pasa a ser el grosor final por defecto.
- El grosor final pasa a ser el grosor uniforme para todos los segmentos siguientes hasta que se vuelva a cambiar el grosor.
- Los puntos inicial y final de los segmentos de línea gruesos se encuentran en la línea de centro del segmento.

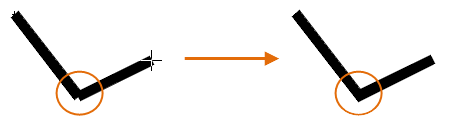

- Normalmente, las intersecciones de los segmentos de polilínea gruesa adyacentes están biseladas.
- No se realizará ningún biselado en segmentos de arco que no sean tangentes ni en ángulos muy agudos o si se utiliza un tipo de línea de puntos y trazos.
- Deshacer
- Elimina el último segmento añadido.
Solicitudes solo de línea
- Arco
- Comienza la creación de segmentos de arco tangente al segmento anterior.
- Longitud
- Crea un segmento de una longitud especificada con el mismo ángulo que el segmento anterior. Si el segmento anterior es un arco, el nuevo segmento de línea será tangente a ese segmento de arco.
Solicitudes solo de arco
- Punto final del arco
- Completa un segmento de arco. El segmento de arco es tangente al segmento anterior de la polilínea.
- Ángulo
- Especifica el ángulo incluido del segmento de arco desde el punto inicial.
Si se introduce un número positivo, se crean segmentos de arco en sentido contrario a las agujas del reloj. Si se introduce un número negativo, se crean segmentos de arco en el sentido de las agujas del reloj.
- Centro
- Permite especificar un segmento de arco en función de su centro.
Nota: En el caso de la opción Centro del comando POL, escriba ce; para definir Centro como referencia a objetos, introduzca cen o centro.
- Dirección
- Permite especificar la tangente del segmento de arco.
- (2) Dirección de tangente para el punto inicial del arco. Permite especificar un punto que establece la tangencia de la curva en el punto inicial. El arco se curva alejándose del vector entre el punto inicial y el punto de tangencia.
- (3) Punto final del arco. Permite especificar el punto final del segmento de arco.
Consejo: Pulse Ctrl para dibujar en el sentido de las agujas del reloj. - Línea
- Permite cambiar del dibujo de segmentos de arco a segmentos rectos.
- Radio
- Especifica el radio del segmento de arco.
- Segundo pto.
- Precisa el segundo punto y punto final de un arco de tres puntos.
Patrón de tipo de línea
La variable de sistema PLINEGEN controla la forma en que se genera el patrón de tipo de línea alrededor de los vértices de una polilínea bidimensional.
- 0. Genera tipos de línea que se inician y finalizan con un trazo en cada vértice de la polilínea
- 1 Genera tipos de línea en un patrón ininterrumpido a través de los vértices de la polilínea
Nota: El cambio de este valor no afecta a las polilíneas existentes. Modifique la opción Creación de tipos de línea de la paleta Propiedades para actualizar las polilíneas existentes.
