Guarde la representación del área de sección transversal donde un objeto de sección se interseca con un modelo 3D como un bloque.
Guardar secciones como bloques o dibujos
Es posible guardar los objetos de sección creados como bloques. En el cuadro de diálogo Generar elevación/sección, podrá elegir el tipo de bloque que se va a crear.

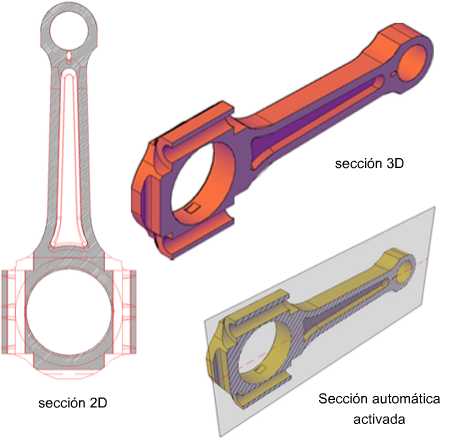

Por ejemplo, supongamos que su proyecto requiere dibujos de elevación 2D o secciones transversales 2D. La opción Elevación/sección 2D crea una representación de bloque precisa lista para ser acotada.
Para publicar o renderizar una parte descartada del modelo 3D, seleccione la opción Sección 3D. La geometría de secciones 3D está formada en su mayoría por superficies y sólidos 3D. Sin embargo, los perfiles de contorno y los patrones de sombreado están formados por líneas 2D.
Las propiedades de visualización de bloques de sección o elevación 2D y bloques de sección 3D se controlan en el cuadro de diálogo Parámetros de sección.
Al crear bloques de sección, tiene las siguientes opciones para controlar su gestión:
- Inserte los bloques de sección. En el momento de la creación, puede insertar un bloque de sección 2D o 3D en el dibujo o guardarlo en un archivo externo. Se inserta un bloque de sección 2D en el plano XY del SCP actual, incluidos los bloques de sección que se extienden hasta el espacio 3D.
Los bloques de sección insertados no tienen nombre inicialmente. Puede establecer la escala, la rotación y el punto base durante la inserción. Puede modificarlos y cambiarles el nombre posteriormente mediante la edición del bloque con EDITARBLOQUE.
- Exporte los bloques de sección a un archivo. Guarde los nuevos objetos de sección y asígneles un nombre para que se puedan insertar más adelante.
- Guarde los componentes del bloque de sección en capas independientes. Por defecto, los componentes de bloque de sección, como el contorno de intersección, el relleno de intersección, las líneas de fondo, la geometría de corte y las líneas de tangencia de curva, se guardan en la capa 0. Sin embargo, puede separar los componentes de los bloques de sección guardados en capas independientes con el sufijo o el prefijo que especifique.
La asignación de un sufijo o un prefijo ayuda a organizar los componentes de bloque en capas que se pueden ordenar e identificar rápidamente. Las listas de propiedades de capa del cuadro de diálogo Parámetros de sección permiten personalizar los nombres de capa.
- Especifique si desea limitar el bloque de sección a determinados objetos. Los objetos incluidos en un bloque de sección varían en función del estado del objeto de sección seleccionado. También puede seleccionar objetos específicos para incluirlos al crear el bloque de sección.
