Cuando los dibujos principales se encuentran en el equipo local y las referencias están en el servidor, debe resolver las referencias mediante el cuadro de diálogo Asignación de ruta de servidor.
Para resolver referencias externas, realice lo siguiente:
- Abra un dibujo principal ubicado en Mac y su refX guardada en Windows.
- Haga clic en el panel Asignación de ruta del servidor de Mac y Windows.

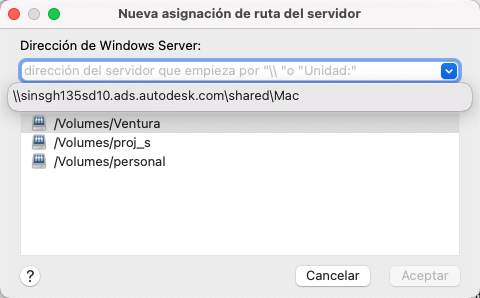

- Haga clic en el botón + para abrir el cuadro de diálogo Nueva asignación de ruta del servidor.
- Haga clic en el menú desplegable para seleccionar la dirección del servidor de Windows de la refX que falta y haga clic en Aceptar.
- Haga clic en Aceptar en el cuadro de diálogo Asignación de ruta de servidor.

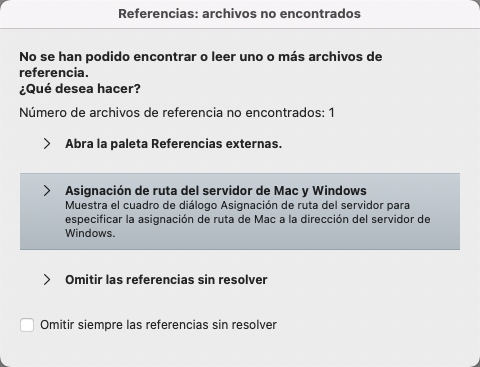

Se abre el cuadro de diálogo Referencias.

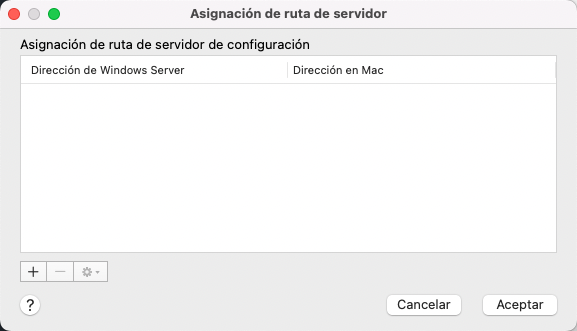

Se abre el cuadro de diálogo Asignación de ruta de servidor.
La referencia que falta aparece ahora en el dibujo y la ruta aparece en el campo Ruta guardada del cuadro de diálogo Administrador de referencias.
En el dibujo principal, establezca la variable de sistema Projectname en Project1. Este valor se guarda en el archivo de dibujo.
