El símbolo de soldadura ahora admite la última revisión de las normas ISO (ISO 2553:2019) y JIS (JIS Z 3021:2016).
Gracias a la compatibilidad añadida con la nueva revisión de las normas ISO 2553:2019, ISO 4063:2009 y JIS Z 3021:2016, puede anotar documentos creados en AutoCAD Mechanical utilizando las últimas revisiones de los símbolos de soldadura.
Nota: El conjunto de herramientas AutoCAD Mechanical sigue admitiendo todas las revisiones heredadas y permite abrir, editar y guardar documentos creados en versiones anteriores sin tener que actualizar la norma de soldadura. Al guardar la nueva revisión de los símbolos de soldadura en un formato de archivo antiguo, el símbolo de soldadura se convierte en un bloque.

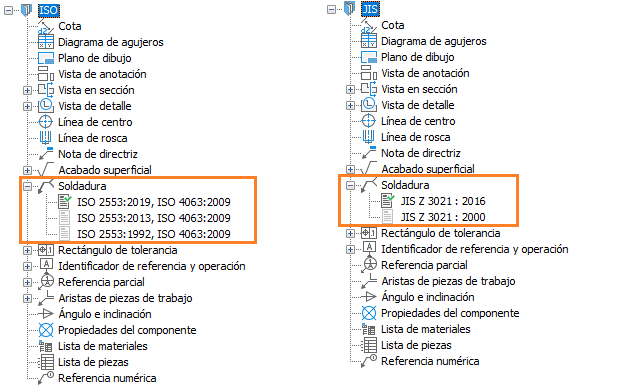

Cuadro de diálogo Opciones
En el conjunto de herramientas AutoCAD Mechanical 2022, la nueva revisión de las normas ISO o JIS se utiliza como norma por defecto en los nuevos dibujos. Cuando se abre un dibujo heredado, la norma por defecto se cambia por la revisión de la norma antigua. Puede cambiar la revisión de la norma en el cuadro de diálogo Opciones.

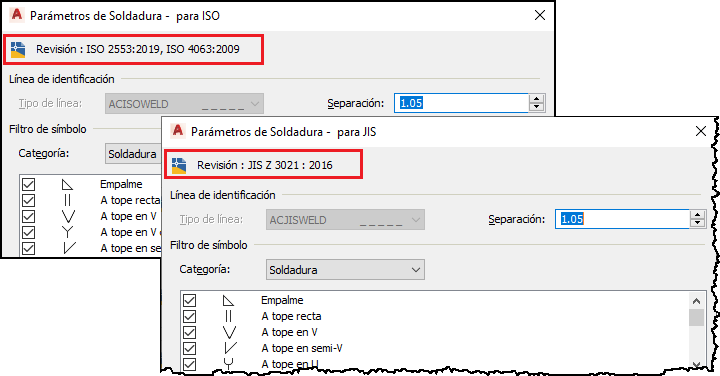

Cuadro de diálogo Parámetros de soldadura
El cuadro de diálogo Parámetros de soldadura muestra las últimas revisiones de las normas ISO y JIS. Los símbolos de soldadura y de respaldo correspondientes también se enumeran en el Filtro de símbolo.

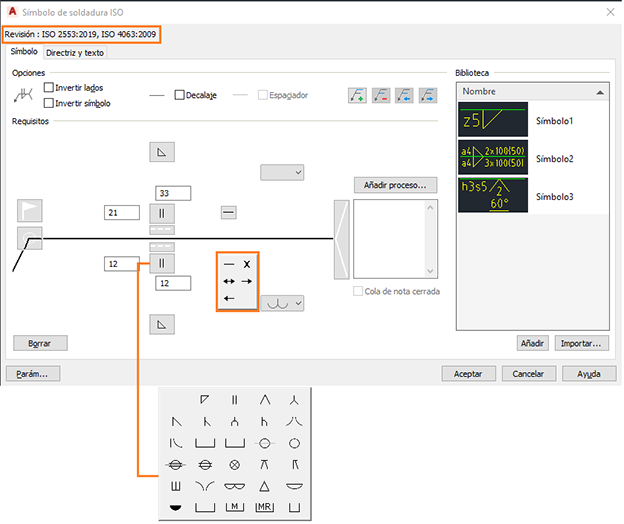

Cuadro de diálogo Símbolo de soldadura
El cuadro de diálogo Símbolo de soldadura contiene la nueva notación de soldadura y las revisiones de los símbolos elementales y complementarios.

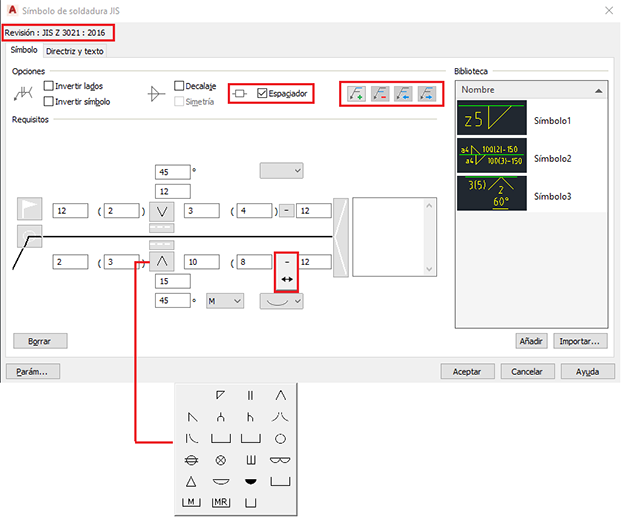

Además, el cuadro de diálogo Símbolo de soldadura JIS incluye un nuevo espaciador y controles para la compatibilidad con líneas de varias referencias.

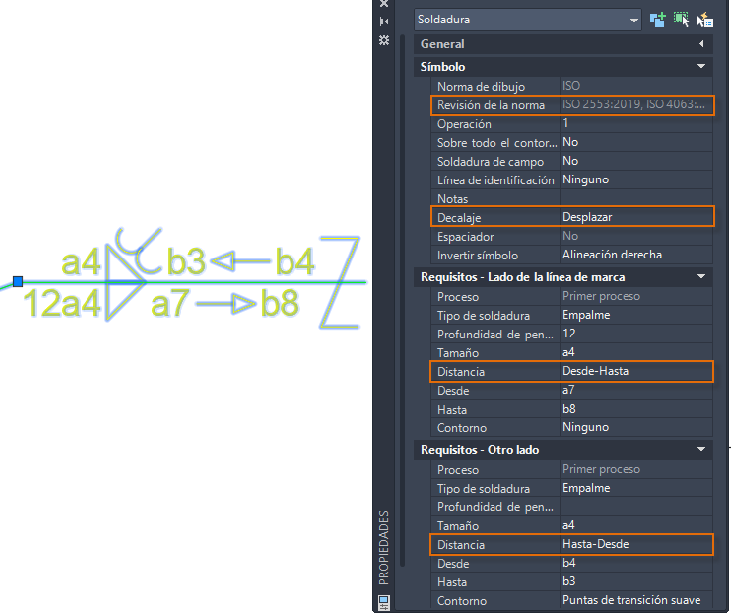

Paleta Propiedades
Puede ver y modificar todas las propiedades de los símbolos de soldadura en la paleta Propiedades.
