Acerca del trabajo con conjuntos de propiedades

Utilice conjuntos de propiedades para asignar y acceder a propiedades personalizadas de un objeto determinado.

Una definición de conjunto de propiedades especifica las características de un grupo de propiedades a las que se puede hacer referencia en un determinado objeto del dibujo.

Asigne definiciones de conjuntos de propiedades individuales a uno o varios objetos seleccionados en la ficha Categoría de objeto.

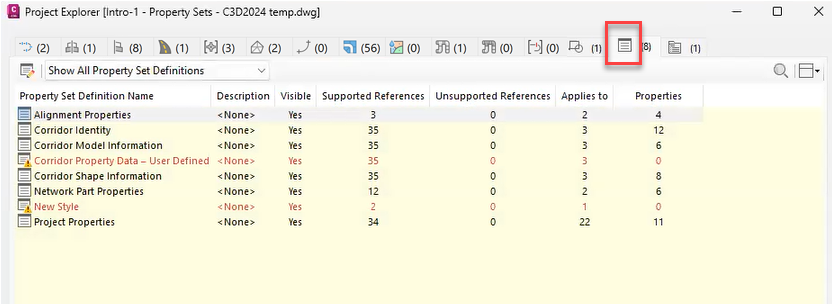

Trabajar en la ficha Definiciones de conjuntos de propiedades

La vista de lista Nombre de definiciones de conjuntos de propiedades muestra todas las definiciones de conjuntos de propiedades que hay en el dibujo. La lista Referencias de conjuntos de propiedades muestra todas las referencias asociadas al conjunto de propiedades seleccionado en la primera vista de lista. Además, todas las propiedades de las referencias seleccionadas se muestran en la lista de la esquina inferior derecha.

Para añadir o eliminar una referencia de conjunto de propiedades:

  1. Seleccione una definición de conjunto de propiedades en la ficha Definiciones de conjuntos de propiedades. Se mostrarán las referencias de conjuntos de propiedades asociadas con la definición.
  2. Seleccione una referencia en el lienzo o la ventana gráfica y haga clic en para añadir una referencia de conjunto de propiedades. Haga clic en para eliminar la referencia de conjunto de propiedades seleccionada. También puede eliminar una referencia de conjunto de propiedades al hacer clic con el botón derecho en una referencia y seleccionar la opción Eliminar conjunto de propiedades seleccionado.

    Nota: El botón Añadir conjuntos de propiedades de Project Explorer permite asignar definiciones de conjuntos de propiedades individuales a uno o más objetos seleccionados en la ficha Categoría de objeto actual. En Project Explorer, una definición de conjunto de propiedades se considera asignable a la selección actual si se cumplen las siguientes condiciones:
    • La definición de conjunto de propiedades no está asignada a ninguno de los objetos seleccionados.
    • La definición de conjunto de propiedades se aplica a los tipos de objeto seleccionados o a todos los tipos de objeto.
    • La definición de conjunto de propiedades no está marcada como invisible ni de solo lectura (consulte el comando PROPERTYSETACCESS).

    Las definiciones de conjuntos de propiedades que no cumplen todas estas condiciones se excluyen del cuadro de diálogo Añadir conjuntos de propiedades.

Trabajar en la ficha Subobjeto de conjuntos de propiedades

En la ficha Subobjeto de conjuntos de propiedades, puede asignar y administrar definiciones de conjuntos de propiedades y sus referencias, así como exportar informes y revisar datos de conjuntos de propiedades.

La ficha Subobjeto de conjuntos de propiedades se encuentra en cualquier ficha de objeto compatible de Project Explorer y se puede mostrar u ocultar al hacer clic en el botón Mostrar/ocultar conjuntos de propiedades de subobjetos en la ficha Grupos de puntos, en la ficha Redes de tuberías y en la ficha Redes de tuberías en carga.

Busque y filtre conjuntos de propiedades mediante los criterios seleccionados. Haga clic en el menú desplegable Filtrar por para cambiar los criterios de filtro. Utilice la función Buscar para buscar un determinado conjunto de propiedades. Escriba "*" o "?" para ejecutar una búsqueda.

Para añadir o eliminar una definición de conjunto de propiedades de un objeto al que se hace referencia:

  1. Seleccione uno o varios elementos en la vista de lista de objetos y abra la ficha Subobjeto de conjuntos de propiedades.

    En la ficha Conjuntos de propiedades, puede ver todas las definiciones de conjuntos de propiedades asignadas al objeto seleccionado.

  2. Seleccione una definición de conjunto de propiedades de la lista.
  3. Haga clic en para añadir un nuevo conjunto de propiedades. Haga clic en para eliminar el conjunto de propiedades seleccionado.

  4. Al añadir una definición de conjunto de propiedades, se muestra el cuadro de diálogo Añadir conjunto de propiedades, que solicita que elija la definición de conjunto de propiedades.
    Nota: En el cuadro de diálogo sólo se mostrarán las definiciones de conjuntos de propiedades aplicables al objeto seleccionado. Las definiciones de conjuntos de propiedades deben cumplir las siguientes condiciones:
    • La definición de conjunto de propiedades se aplica a los tipos de objeto seleccionados o a todos los tipos de objeto.
    • La definición de conjunto de propiedades no está asignada a ninguno de los objetos seleccionados.
    • La definición de conjunto de propiedades no está marcada como invisible ni de solo lectura (consulte el comando PROPERTYSETACCESS).
