Curva auxiliar

Curva auxiliar

Inserte una curva auxiliar entre dos puntos.

Properties

Especifique los parámetros siguientes en el grupo Properties.

Link
Link Number	Especifica el número de vínculo. El valor de Link Number generado automáticamente puede cambiarse.
Geometry Type
Creation Type	Especifica el tipo de curva que se va a dibujar: Arc: General Arco: tres puntos Parabola: General
Arc Tessellation	Especifica el número de segmentos de línea que se utilizan para representar la curva. Nota: Este valor debe estar comprendido entre 2 y 100. Haga clic en para abrir el editor de expresiones e introducir o calcular un valor.
Geometry Properties
Start Point	Especifica el punto inicial de la curva. Nota: Puede ser un punto o un punto auxiliar.
Center Point (Arc: General)	Especifica el centro (punto o punto auxiliar) de un arco general.
Arc Point (Arc: 3 Points)	Especifica el punto de paso (punto o punto auxiliar) de un arco de tres puntos.
End Point	Especifica el punto final (punto o punto auxiliar) de la curva.
Mid-Ordinate (Parabola: General)	Especifica la distancia entre el punto más bajo de una parábola y su vértice. Haga clic en para abrir el editor de expresiones e introducir o calcular un valor.
Miscellaneous
Comment	Indica notas sobre la curva. Los comentarios pueden mostrarse en el grupo Preview.

Ejemplo

Para ver un ejemplo de cómo se utiliza este elemento de geometría, abra el siguiente archivo PKT de ejemplo:

Ejemplo de curva auxiliar.pkt

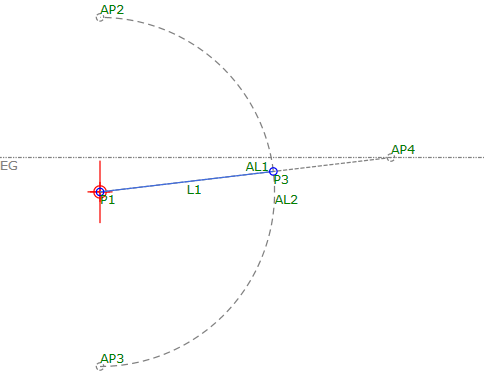

El archivo PKT de ejemplo contiene una curva auxiliar, un vínculo auxiliar y un vínculo. En el diagrama de flujo, la curva se define mediante un punto inicial, un punto final y un parámetro de radio. Para revisar sus parámetros, seleccione la curva auxiliar en el diagrama de flujo; a continuación, compruebe la sección Propiedades de geometría en el grupo Propiedades.
