Ejercicio 6: creación de un estilo de etiqueta que hace referencia a otro objeto

En este ejercicio, utilizará el componente de texto de referencia para crear un estilo de etiqueta sencilla que anota dos objetos de tipos diferentes.

El componente de etiqueta Texto de referencia se utiliza para anotar múltiples tipos de objetos con una etiqueta sencilla. Es posible insertar referencias a superficies, perfiles, parcelas y alineaciones. Cada componente de texto de referencia solo puede hacer referencia a un único objeto de Autodesk Civil 3D. Si necesita un estilo de etiqueta para hacer referencia a varios objetos, cree un componente de texto de referencia para cada objeto al que se hace referencia.

En este ejercicio, creará un estilo de etiqueta que muestra el P.K de alineación y la elevación de superficie en cada punto de geometría horizontal.

Este ejercicio es la continuación de Ejercicio 5: cambio de un estilo de etiqueta.

Creación de un estilo de etiqueta que hace referencia a otro objeto

Nota:

En este ejercicio se utiliza Labels-5c.dwg con las modificaciones realizadas en el ejercicio anterior.

1. En el Espacio de herramientas, en la ficha Configuración, expanda la colección AlineaciónEstilos de etiquetaP.K.Punto de geometría. Haga clic con el botón secundario en Perpendicular With Tick And Line. Haga clic en Copiar.
2. En el cuadro de diálogo Creador de estilo de etiqueta, en la ficha Información, en Nombre, escriba Surface Elevation at Alignment Station.
3. Haga clic en la ficha Composición.

   Puede utilizar esta ficha para crear y editar componentes de estilo de etiqueta. Modificará los componentes existentes de línea y punto de geometría y, después, creará dos nuevos componentes de etiqueta para el nuevo estilo de etiqueta. El primer componente mostrará la elevación de superficie y el segundo el P.K. de alineación.

4. En Nombre de componente, seleccione Línea. Especifique los parámetros siguientes:
   • Componente de anclaje de punto inicial: Marca
   • Punto de anclaje de punto inicial: Medio centro
   • Longitud: 15.00mm
5. En Nombre de componente, seleccione Geometry Point & Station. Especifique los parámetros siguientes:
   • Componente de anclaje: Línea
   • Punto de anclaje: Fin
   • Enlace: Medio izquierda
   • Desfase X: 2.00mm
6. Haga clic en la flecha situada junto a . Haga clic en Texto de referencia.

   Un componente de etiqueta de texto de referencia se refiere a otros tipos de objeto del dibujo, en lugar de hacerlo al tipo de objeto que se está etiquetando. En este caso, el componente de texto de referencia se referirá a un objeto de superficie.

7. En el cuadro de diálogo Seleccionar tipo, seleccione Superficie. Haga clic en Aceptar.
8. En el cuadro de diálogo Creador de estilo de etiqueta, especifique los parámetros siguientes:
   • Nombre: Elevación
   • Componente de anclaje: Geometry Point & Station
   • Punto de anclaje: Inferior izquierda
   • Enlace: Superior izquierda
9. En Texto, en la fila Contenido, haga clic en la celda Valor. Haga clic en .
10. En el cuadro de diálogo Editor de componentes de texto, en el panel Vista preliminar, reemplace Texto de etiqueta por EL:. En Propiedades, seleccione Elevación de superficie . Haga clic en para mover la propiedad Elevación de superficie al panel Vista preliminar.

    El bloque de propiedades del panel Vista preliminar debe tener este aspecto:

    EL: <[Elevación de superficie(Um|P3|RN|AP|Sn|OF)]>

11. Haga clic en Aceptar.
12. En el cuadro de diálogo Creador de estilo de etiqueta, haga clic en la ficha General. Establezca la propiedad Voltear anclajes con texto como True.

    El uso de esta configuración garantiza que cuando las etiquetas se voltean para mantener la legibilidad en planta, se mostrarán como imágenes simétricas de las etiquetas originales.

13. En el cuadro de diálogo Creador de estilo de etiqueta, haga clic en Aceptar.

Para aplicar el estilo de etiqueta que hace referencia a otro objeto

1. En el dibujo, encuadre la intersección de las alineaciones Main Street y East Street.
2. Haga clic en la ficha Anotar grupo Etiquetas y tablas menú Añadir etiquetas AlineaciónAñadir/editar etiquetas de P.K. Haga clic en una de las etiquetas de P.K. de la alineación East Street.
3. En el cuadro de diálogo Etiquetas de alineación, especifique los parámetros siguientes:
   • Tipo: Puntos geométricos
   • Estilo de etiqueta de punto de geometría: Surface Elevation At Alignment Station
4. Haga clic en Añadir.
5. En el cuadro de diálogo Puntos geométricos, haga clic en para desactivar todas las casillas. Active la casilla Inicio de alineación. Haga clic en Aceptar.
6. En el cuadro de diálogo Etiquetas de alineación, haga clic en Aceptar.
7. Arrastre la etiqueta a una ubicación vacía si es necesario.

   Observe que las etiquetas se añaden a la alineación, pero los valores de elevación se muestran como ???. Estos caracteres aparecen porque no se ha asociado ninguna superficie con el componente de elevación.

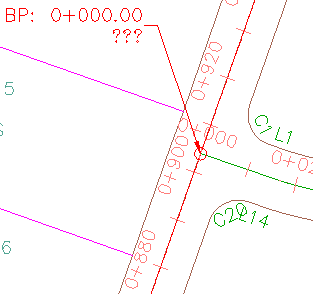

   Estilo de etiqueta que hace referencia a una alineación y una superficie, sin ninguna superficie asociada con la etiqueta

8. Pulse Ctrl y haga clic en la etiqueta Surface Elevation At Alignment Station. Haga clic con el botón derecho del ratón. Haga clic en Propiedades de etiqueta.
9. En la paleta Propiedades, en Objetos de texto de referencia, haga clic en la celda situada a la derecha de Surface Elevation At Alignment Station . Haga clic en la lista desplegable y seleccione el nombre de superficie que aparece en la lista.

   Examine la etiqueta. Ahora se muestra la elevación de superficie en la intersección de las alineaciones.

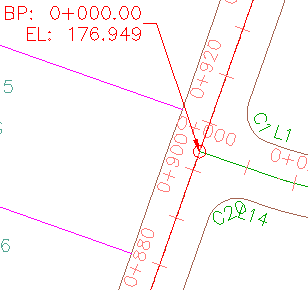

   Estilo de etiqueta que hace referencia a una alineación y superficie

10. Pulse Esc para anular la selección de la etiqueta.

Para proseguir en el siguiente aprendizaje, vaya a Utilización de expresiones en etiquetas.
