Puede utilizar pinzamientos en tuberías en carga, accesorios y elementos hidromecánicos para editar una red de tuberías en carga basada en piezas en visualización del perfil.
Cuando se utilizan pinzamientos para desplazar una pieza de red de tuberías en carga cerca de la conexión abierta de otra pieza, junto al cursor aparece un glifo
cuando dos piezas están suficientemente cerca para conectarse. Al soltar el cursor cuando se visualiza este glifo, las dos piezas de la red de tuberías en carga se conectan. Este comportamiento se aplica a dos piezas de cualquier tipo, siempre y cuando dichas piezas se encuentren en la misma red de tuberías en carga.
En cada ilustración se muestran pinzamientos de tubería en carga específicos en rojo.
Cambio de elevación de la parte superior, central o inferior de la tubería en carga
Estos pinzamientos permiten desplazar segmentos de tubería en carga hacia arriba y hacia abajo. Estos pinzamientos se encuentra en los puntos inicial y final de la tubería.
Longitud de tubería en carga
Estos pinzamientos permiten alargar o acortar la tubería mientras mantiene su talud. Estos pinzamientos se encuentra en los puntos inicial y final de la tubería. El uso de estos pinzamientos para editar la longitud de la tubería cambia la longitud de 2D y 3D del segmento de la tubería en carga. Estos pinzamientos aparecen en conexiones abiertas.
Ubicación
Este pinzamiento permite desconectar la tubería si está conectada a cualquier elemento y desplazarlo.

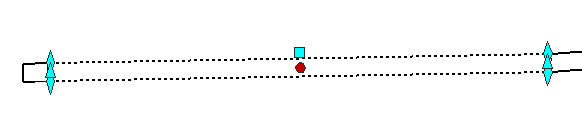

Tubería en curva
Este pinzamiento permite convertir una tubería recta en una curva compuesta de segmentos de una longitud fija, que es igual a la longitud total para la tubería en carga.

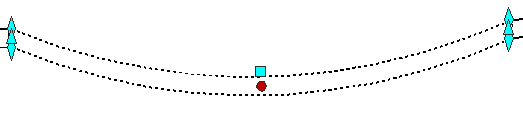

Haga clic y arrastre el pinzamiento de tubería en curva para crear una curva.
Codos horizontales: elevación
Este pinzamiento permite cambiar la elevación de los codos horizontales. Si el pinzamiento de ubicación se desplaza, las tuberías en carga continúan conectadas y las longitudes 3D de las tuberías conectadas cambian.

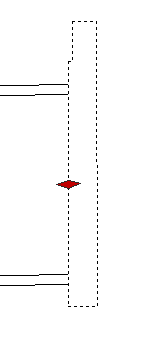

Codos verticales: deslizamiento
Este pinzamiento permite mover codos verticales a lo largo de la tubería en carga. Si el codo vertical se desliza a lo largo de una tubería, la otra tubería conectada sigue conectada y cambian su orientación y longitud. El codo vertical seleccionado no puede desplazarse más allá de otra pieza de red de tuberías en carga.

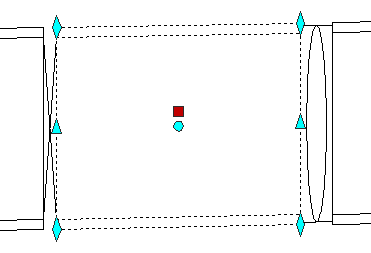

elemento hidromecánico:elevación
Este pinzamiento permite desplazar un elemento hidromecánico arriba y abajo (cambiando su elevación). Las tuberías conectadas se desplazan con el elemento hidromecánico.

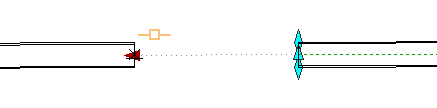

Elemento hidromecánico: deslizamiento
Estos pinzamientos permiten desplazar un elemento hidromecánico a lo largo de una tubería en carga. El elemento hidromecánico no se puede desplazar más allá de otra pieza de red de tuberías en carga.
