Para crear un punto a partir de una línea base de topografía mediante P.K. y desfase

Para crear un punto nuevo, se puede especificar un P.K. en una línea base y una distancia de desfase con referencia a una línea base existente mediante el comando P.K./desfase.

Para crear un punto mediante P.K. y desfase desde la Ventana de comandos de topografía

1. En el Espacio de herramientas, en la ficha Topografía, haga clic con el botón derecho en la red que desea editar y, a continuación, haga clic en Ventana de comandos de topografía.
2. Haga clic en el menú Línea base P.K./desfase.
3. Introduzca el identificador de punto del punto que desee crear.
   Nota: Si la numeración de puntos automática está activada, se mostrará el siguiente número de punto.
4. Indique el P.K. del nuevo punto. El P.K. puede tener un valor positivo o negativo.
5. Indique el desfase del nuevo punto. El desfase puede tener un valor positivo o negativo.
6. Si lo desea, indique una descripción del nuevo punto.

Para crear un punto en un desfase desde una línea base mediante el lenguaje de comandos de topografía

1. En el Espacio de herramientas, en la ficha Topografía, haga clic con el botón derecho en la red que desea editar y, a continuación, haga clic en Ventana de comandos de topografía.
2. En la línea de Comando, indique:

   BL PT (punto 1) [P.K.] (desfase) (descripción)

Ejemplo de línea de comando

NE 1 1000 1000

STN 1

ZD 2 100 121.92

BL IS 1 2 0

BL PT 3 220 15.24

! PUNTO 3 ORDENADA: 946.7889 ABSCISA: 1214.0113 ELEVACIÓN:<Nulo>

BL PT 4 270 -15.24

! PUNTO 4 ORDENADA: 968.1235 ABSCISA: 1268.5445 ELEVACIÓN: <Nulo>

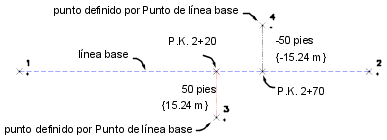

El punto 3 está desfasado una distancia de 15.24 a la derecha de la línea base en P.K. 2+20 y el punto 4 está desfasado una distancia de 15.24 a la izquierda de la línea base en P.K. 2+70. Las distancias se expresan en las unidades actuales, a menos que se escriba un sufijo apropiado.

Línea base creada a una distancia de desfase

Sintaxis del comando

BL PT (punto 1) [P.K.] (desfase) (descripción)

Parámetro	Definición
punto 1	Identificador de punto para el nuevo punto. No es necesario asignar un número de punto si la numeración de puntos automática está activada.
P.K.	Ubicación de P.K. del punto asignado. Escriba el P.K. en las unidades de distancia actuales. Algunos ejemplos de entradas de P.K. son 0, 50 y 100. Por ejemplo, P.K. 150 indica que el P.K. se encuentra en 150 pies o metros a lo largo de la línea base.
desfase	Desfase de distancia opcional desde la línea base.
descripción	Una descripción opcional asociada al punto.
