Ficha Contenido (cuadro de diálogo Crear desvío)

Utilice la ficha Contenido para definir el tipo de traviesa que se creará y otros parámetros.

Catálogo de contenido

Especifica el catálogo que se va a utilizar para crear la traviesa. Seleccione una opción de la lista desplegable o haga clic en para visualizar el cuadro de diálogo Catálogo de traviesas, donde puede cargar otro catálogo. Estos archivos se almacenan en C:\ProgramData\Autodesk\C3D 2022\enu\Data\Railway Design Standards\Turnout\ por defecto.

Tipo de traviesa

Especifica el tipo de traviesa:

• Simple

• Equilátera

• Cruce

• Cruce combinado

• Traviesa de tres vías


Filtro (tangente de ángulo)

Permite especificar el ángulo de la traviesa. Los ángulos más pequeños crean traviesas más graduales.

Modelo

Especifica el modelo de la traviesa. Los modelos disponibles en el ángulo especificado en el archivo de catálogo de traviesas se muestran en la lista desplegable.

Orientación

Especifica la orientación, hacia delante o hacia atrás, según el etiquetado en formato P.K. de la alineación. Puede ajustar la orientación y el lado mediante un pinzamiento después de crear la traviesa. Para obtener más información, consulte Para editar mediante pinzamientos traviesas de vía.

Lado

Especifica el lado de la alineación, izquierdo o derecho, según el etiquetado en formato P.K. de la alineación. Puede ajustar el lado mediante un pinzamiento después de crear la traviesa.

Punto de inserción

Permite determinar el punto de inserción de la traviesa:

• Junta de raíl de soporte
• Punto de cambio
• Vértice
• Tacón de rana en principal
• Tacón de rana en desviado

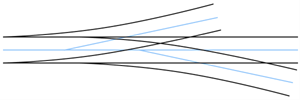

Tipo de traviesa	Junta de raíl de soporte	Punto de cambio	Vértice	Tacón de rana en principal	Tacón de rana en desviado
Simple
Equilátera
Cruce
Cruce combinado
Traviesa de tres vías

Parámetros

Especifica parámetros adicionales para la traviesa:

• Velocidad de proyecto
• Tipo de curva de salida: estos valores varían en función de lo que esté disponible en el catálogo de traviesas. Por ejemplo, los tipos disponibles pueden ser Ninguno, Recto, Curva y Curva en S.
• Extender longitud: extiende la longitud de la línea recta después de la curva de salida en una cantidad especificada.
